自动化现场的电机、接触器、动力电缆都会产生交变磁场，磁性接近开关信号线若靠近磁力源，极易出现信号跳变、误触发、检测失灵。规范布线，远离各类磁力干扰源，保障磁性接近开关检测稳定。
1、强弱线缆分开走线，预留隔离间距
磁性接近开关的信号电缆与动力电缆、电机主回路电缆分开敷设，平行走线时间距至少30cm；必须交叉时采用垂直交叉，减少磁场耦合。禁止信号线与动力线同穿一根金属软管、同一线槽，避免交变磁场感应干扰。
2、远离强磁力设备布置线路
布线路径避开电机、电磁铁、接触器、变压器等磁力源。这类设备启停瞬间会产生强磁场，会直接干扰磁性接近开关的磁场检测。线槽尽量沿远离动力元器件一侧布置，缩短传感器信号线长度，降低干扰拾取概率。
3、屏蔽线规范接地处理

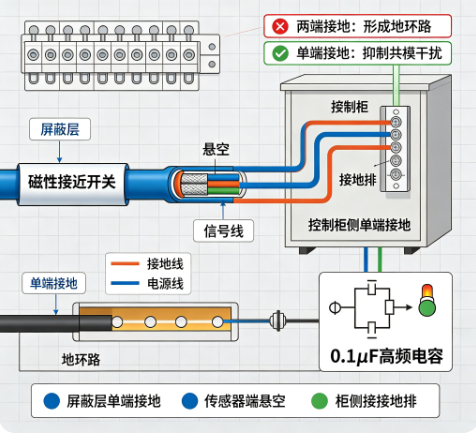

选用带屏蔽层的传感器线缆，屏蔽层单端接地，只在控制柜侧接地，传感器端屏蔽层悬空，防止形成地环路引入杂波。线缆外皮做好防护，避免破损，屏蔽层断线会直接丧失抗磁场干扰能力。
4、现场布线后通断校验
布线施工完毕，先空载测试信号通断，再启停周边电机、电磁阀，模拟现场工况，观察磁性接近开关有无误触发。如果出现信号异常，调整线槽走向，重新隔离磁力源，直至信号稳定。
