本文科普应变式力传感器内部组成结构，详解应变片的核心作用与工作原理，分析影响应变片测量精度的各类因素。
1、力传感器整体内部结构

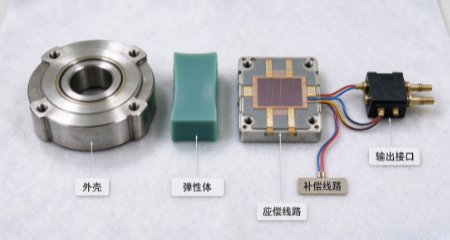

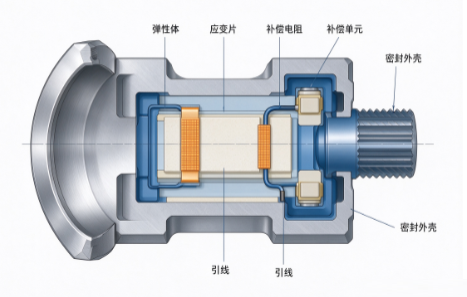

常见应变式力传感器主要由弹性体、应变片、补偿电阻、引线与密封外壳组成。弹性体是承载基体，受到外力作用会产生微小形变；应变片粘贴在弹性体表面，是感知形变的核心元件；配套补偿电阻用来抵消温度带来的测量误差；外壳起到防尘防潮，保护内部元器件的效果。整体结构紧凑，微小形变即可转化为电信号输出。
2、应变片的核心工作原理
应变片由金属电阻丝或者半导体材料制成，遵循应变电阻效应。当弹性体受力发生拉伸或者压缩形变时，粘贴其上的应变片跟着同步变形，内部电阻值随之发生改变。后续电路采集电阻变化，经过放大、换算，就能把力学载荷转化为可读取的数字信号，实现力值检测。
3、应变片在力传感器中的核心作用
应变片相当于力传感器的“触觉神经”。它无法直接测量力，但是可以捕捉弹性体极其微小的形变。没有应变片，传感器无法将机械力转换成电信号。在实际选型中，应变片的材质、粘贴工艺，直接决定传感器的测量精度、稳定性以及使用寿命。
4、使用中影响应变片性能的因素
温度变化、粘贴胶水老化、过载冲击都会影响应变片检测结果。温度会造成电阻漂移，所以传感器内部增加温度补偿线路；超载会造成弹性体塑性变形，连带应变片永久损坏，直接导致传感器报废。安装时需要避免冲击载荷，做好环境防护。
