电子实验调试与电路检测工作中，低频信号发生器无波形输出是高发故障，设备开机正常但无信号、示波器无波形显示，直接导致测试工作停滞。造成低频信号发生器无输出的原因包含参数设置错误、线路故障、负载短路、内部电路损坏等。掌握全套故障排查方法，可快速定位问题，高效恢复低频信号发生器正常工作状态。
1、检查参数设置，排除操作失误
多数无波形故障源于操作设置错误。使用前确认低频信号发生器输出开关处于开启状态，核查幅值参数是否过低、输出档位是否悬空。部分设备带有静音输出、输出保护锁定功能，误开启后会直接屏蔽信号输出。优先恢复默认参数，排除人为设置导致的无波形问题。

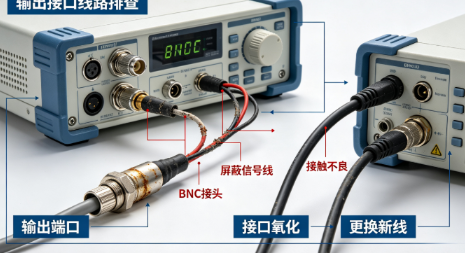

2、排查输出线路，修复接线故障
信号线断裂、接口松动、插头接触不良是常见诱因。检查低频信号发生器输出接口与测试线材，更换全新屏蔽信号线重新对接，排除线材断路、接触不良问题。同时清理接口氧化污渍，保证连接导通正常，解决线路传输中断引发的无输出故障。

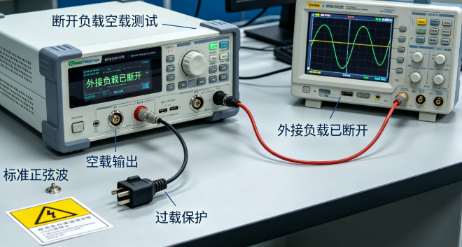

3、断开外接负载，解除负载短路保护
负载短路、负载过载会触发低频信号发生器过载保护，自动切断信号输出。直接断开所有外接负载，空载开机测试波形输出。若空载波形正常，说明负载设备短路或阻抗异常，排查负载故障后再重新适配接线，恢复正常使用。

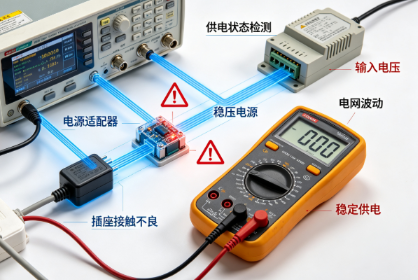

4、检查供电状态，稳定设备工况
供电不足、电源适配器损坏、插座接触不良，会导致设备电路工作异常，无法生成信号。检测设备输入电压，更换适配稳压电源，确保供电稳定纯净。排除电网波动、电源故障带来的设备工作异常，恢复基础信号生成能力。
5、检测内部电路，排查硬件损坏
以上排查无效即为硬件故障，重点检查低频信号发生器振荡电路、输出功放模块、保险管。保险熔断、晶振失效、功放电路烧毁，会直接造成无信号输出。更换损坏元器件、补焊虚焊电路，即可彻底修复硬件类无波形故障。整套循序渐进的排查流程，由浅入深解决低频信号发生器无波形输出问题，快速恢复设备使用性能，保障各类电子测试、电路调试工作高效推进。
