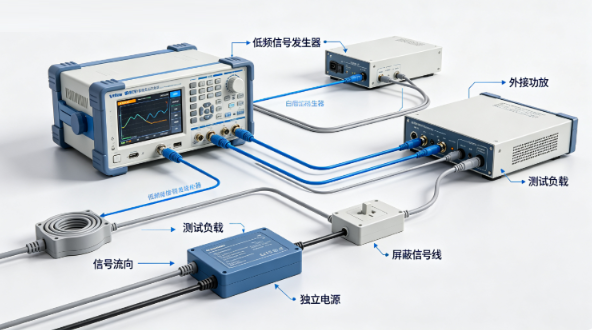

在振动测试、扬声器检测、驱动负载试验场景中，低频信号发生器原生输出功率偏小，无法驱动大功率负载，必须搭配功放拓展功率。若适配方式错误，容易出现波形失真、阻抗不匹配、仪器过载损坏等问题。合理落地外接功放适配方案，既能放大低频信号发生器输出功率，也可保护主机不受电流冲击，保障信号波形完整可控。

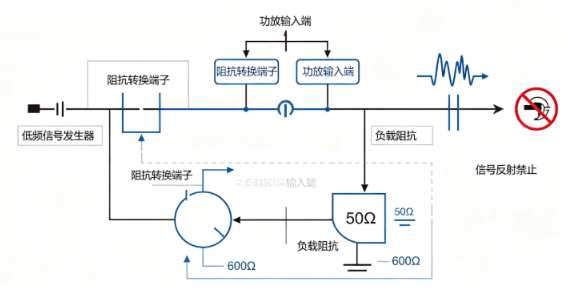

1、阻抗分级匹配，消除波形反射失真
外接功放第一步做好阻抗适配，低频信号发生器常规输出阻抗为50Ω、600Ω，功放输入阻抗需要和仪器输出参数对应。严禁低阻功放直接对接主机，容易造成主机负载短路、幅值拉垮。可加装阻抗转换端子做过渡适配，让前后级阻抗匹配一致，避免信号反射带来的毛刺畸变，保障波形原样传输。

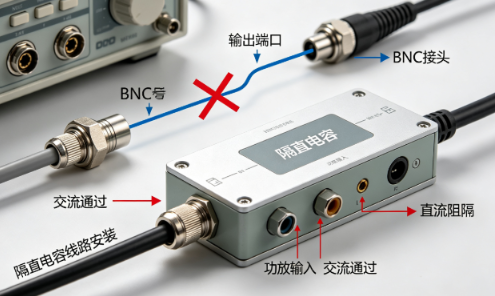

2、加装隔离电容，阻隔直流窜入损伤仪器
功放电路常存在直流偏压，容易倒灌进入低频信号发生器烧毁输出单元。适配接线时在信号线路串联隔直电容，电容参数依照低频区间选型，兼顾低频导通能力与直流隔断效果。隔离元件可阻挡反向直流电压，实现交流信号正常传输，从线路层面防护仪器硬件安全。

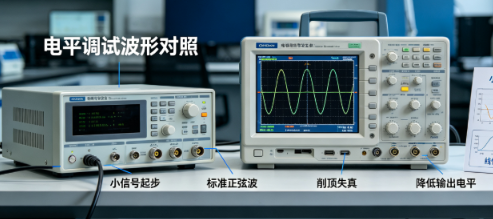

3、控制输入电平，防止功放削顶失真
低频信号发生器输出电平过高会让功放进入饱和区，出现波形削顶。适配调试遵循小信号起步，缓慢上调仪器输出幅值，观测示波器波形。一旦出现波形畸变，立刻降低发生器输出电压，把输入电平控制在功放线性工作区间，保证放大后的波形无失真。
4、屏蔽布线接地，规避干扰杂波
信号连接线采用双层屏蔽线，线路尽量缩短，远离电源、接触器等干扰源。整套线路采用单点接地，杜绝地环路带来的工频噪声。杂乱走线极易让低频信号发生器混入杂波，经过功放放大后噪声同步变大，规整布线可大幅提升信号纯净度。
5、增设限流防护，预防过载回流
在发生器输出端串联小型限流电阻，搭配保险丝构建防护回路。当功放故障短路时，限流结构限制回流电流，避免大电流损毁低频信号发生器。同时功放电源独立供电，不和仪器共用插座，杜绝电网波动同时影响两台设备。
整套适配方案兼顾信号质量、设备防护与功率拓展，轻松解决低频信号带不动大功率负载的痛点，适配声学测试、振动试验等各类大功率调试场景。
