自动化设备选用磁性接近开关时，二线磁性接近开关、三线磁性接近开关是最常用类型，二者在负载驱动能力、接线方式、适配负载上差异明显，选型错误极易出现无法驱动负载、信号异常、元件烧毁问题。
1、二线磁性接近开关负载特性
二线开关不分正负极，串联接入回路，仅两根线。本身存在固定压降，带载范围有限，适合小电流负载，如小型继电器、PLC数字量输入模块。缺点：静态存在漏电流，驱动小阻抗负载时容易出现误动作；负载电流不能超出额定范围，过载会直接损坏开关。适合交流、直流通用简易检测场景，布线简单，不适合高精度信号采集。
2、三线磁性接近开关负载特性
三线分为NPN、PNP输出，电源、信号、地线独立，信号输出稳定，漏电流极小。负载选择灵活，可直接驱动PLC输入点，也可驱动小型接触器、指示灯。负载电流上限更高，信号不受负载压降干扰，抗干扰能力强。缺点：接线多，需要区分输出类型，电源极性不能接反，适合自动化产线、机床高精度位置检测。
3、负载选型对比要点
（1）小负载、简易改造、追求布线简便，优先二线；接PLC控制器、高速信号采集、需要稳定输出，优先三线。

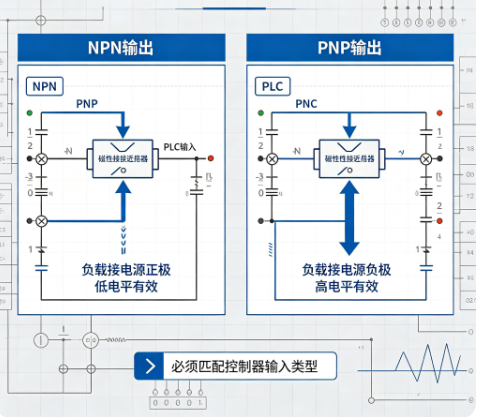

（2）二线不能驱动阻抗极小的负载，漏电流会造成负载微动作；三线NPN负载接电源正极，PNP负载接电源负极，选型时必须匹配PLC输入类型。
（3）负载电流要预留安全余量，实际负载电流控制在额定值70%以内，防止频繁通断冲击损坏开关。感性负载（继电器、接触器）建议并联续流吸收元件，抑制反向电动势。
4、现场选型实操建议
先确认后端负载类型与电流，确认控制器是NPN还是PNP型。感性负载优先选用三线开关，配套浪涌吸收保护；简易阀门、气缸位置反馈，负载电流小，可选用二线磁性接近开关。
