工业自动化液压设备普遍存在多油路独立控压工况，多路压力同步采集对布线规范性要求极高。液压传感器布线杂乱、信号串扰、走线不合理，容易造成数据波动、信号延迟、采集失效等问题。科学落实多油路压力采集布线方案，可保证每路液压传感器信号独立稳定、互不干扰，提升整机液压监测精度与系统稳定性。

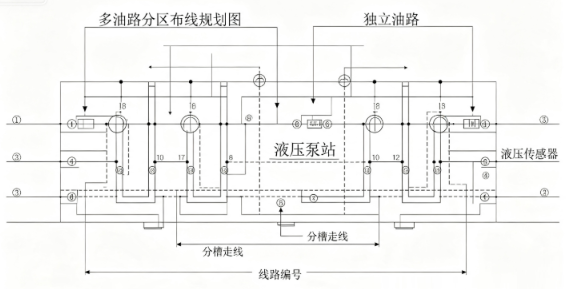

1、分区规划布线，实现油路独立走线
多油路采集布线优先采用分区布设原则，将各路液压传感器信号线单独归类、分槽走线，杜绝多路线缆捆绑混杂。不同油路传感线路保持合理间距，避免近距离信号耦合串扰，从布线结构上保障各路压力数据采集独立、精准。

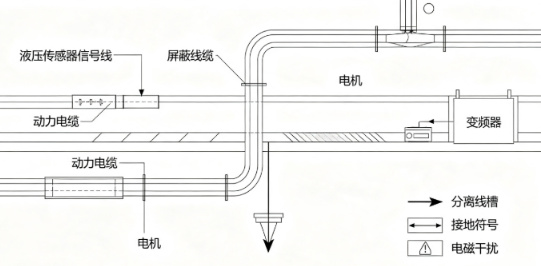

2、强弱电分离，杜绝电磁干扰
布线严格执行强弱电分离标准，液压传感器低压信号线与电机、变频器动力电缆分通道布设，严禁同管同槽走线。信号线全程采用屏蔽线缆，屏蔽层单端可靠接地，有效过滤现场电磁杂波，解决多路采集常见的数据跳变、数值漂移问题。
3、统一线路规范，标准化接线工艺
所有油路液压传感器统一线径、统一接线标准、统一颜色区分，便于后期巡检维护。接线端子压接紧实，杜绝虚接、错接、短接现象，多路线路逐一编号标识，对应各油路压力点位，避免后期检修混淆，提升运维效率。
4、增设线路防护，适配工业工况
多线路铺设过程中，线缆全程搭配阻燃波纹管、走线槽防护，避开油路高温区、机械运动摩擦区、高压喷淋区域。防止线缆老化破皮、绝缘失效，避免多路信号同时故障，大幅提升液压传感器线路运行稳定性与使用寿命。

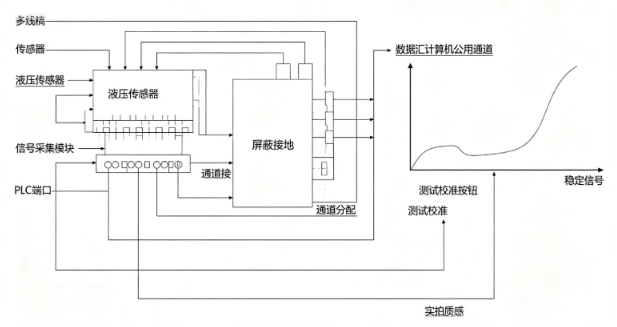

5、集中采集汇总，优化信号传输
多路传感器信号统一接入采集模块或PLC模拟量端口，合理分配通道资源，避免单通道过载采集。布线完成后逐路通电测试校准，排查通道干扰与数据偏差，确保各路压力采集响应同步、数据精准。规范的多油路布线方案，可彻底解决多路压力采集干扰问题，保障整套液压系统监测稳定、运行可靠，有效降低线路故障停机率。
