波形发生器高频输出工况下，波形发生器常出现频率漂移、幅值衰减、波形畸变、信号抖动等问题，时钟、电路、负载、供电及环境都会影响输出品质。通过硬件选型、参数配置、布线防护等综合手段，可全面筑牢高频输出的稳定性。

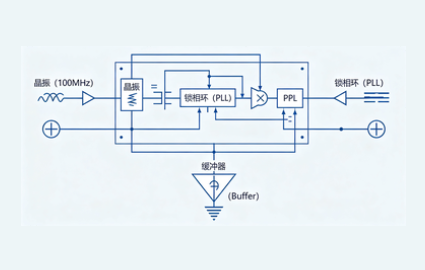

1.选用高稳定基准时钟
时钟精度直接决定高频信号质量，优先采用高精度、低温漂的外部晶振，高频场景可选用恒温晶振，舍弃稳定性差的内部RC电路。严格匹配晶振负载电容与等效电阻，在时钟引脚、供电端加装高频去耦电容，滤除杂波干扰。关闭设备闲置时钟回路，避免多路时钟串扰，从源头降低频率抖动与温漂。
2.优化波形合成与采样配置
启用设备专用高速信号通道，依据输出频率匹配高采样率，防止因采样不足造成波形轮廓失真、边沿钝化。合理调节内部分频、倍频单元，减少多级信号转换带来的损耗与相位偏移。开启设备闭环自校准功能，实时补偿电压波动、器件老化引发的频率、幅值偏差，维持参数精准。
3.做好驱动电路与阻抗匹配
确认后端运放、功率放大器件的带宽、压摆率满足高频要求，并预留性能余量。严格按照标准设置输出阻抗，保证与外接线路、负载阻抗匹配，避免信号反射产生振铃、尖峰毛刺。开启电路限流保护，防止异常负载损伤硬件，同时规避器件满载运行导致的性能下滑。
4.规范接线与负载匹配

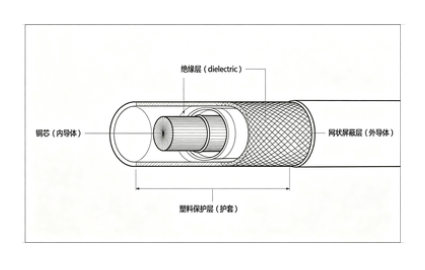

统一使用屏蔽同轴电缆作为输出线，尽量缩短线缆长度，降低分布电容、电感带来的信号损耗。保证接头连接牢固，杜绝接触不良引发的信号跳变。严格遵循设备额定参数接负载，禁止空载、超载及阻抗不匹配使用，多路输出时线缆分开布设，防止通道间相互串扰。
5.强化供电、散热与环境防护
电源输入端加装滤波电路，抑制电网波动与干扰。高频工作器件发热量大，保持设备通风顺畅，高温会加剧参数漂移，密闭环境可加装散热装置。设备远离电机、变频器、射频设备等干扰源，必要时增设屏蔽结构。长期运行定期执行整机校准，保障输出状态持续稳定。
