波特率发生器时钟信号极易受电源纹波、电磁串扰、布线缺陷影响，出现时钟抖动、频率偏移，造成串口乱码、丢包、通信异常，通过标准化软硬件优化可彻底解决干扰问题。

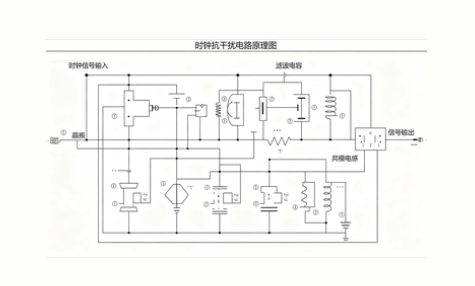

1.优化时钟源硬件电路
舍弃抗干扰差的内部RC振荡器，优先使用高精度外部晶振，严格匹配对应负载电容，保证起振稳定、频率无偏移。电源与晶振引脚加装去耦电容，滤除高频杂波与电压波动，净化时钟源头信号。关闭闲置外设时钟，避免内部时钟相互串扰。
2.规范PCB布线规避串扰
晶振与时钟走线做到短、直、不绕线，远离电源线、电机、继电器等大功率干扰源。时钟线路下方保留完整地平面，不跨地分割，杜绝地弹噪声，最大程度减少电磁耦合带来的时钟畸变与抖动。
3.完善接地与屏蔽设计
区分数字地与模拟地，分区布线、单点接地，消除地电位差干扰。工业强干扰环境下，为晶振核心电路加装屏蔽罩，物理隔绝外部电磁干扰，从硬件层面阻断干扰传播路径。
4.合理配置时钟驱动参数
适配芯片时钟驱动强度，驱动过强会产生辐射干扰，驱动过弱易被外界干扰失真。精准配置时钟门控电路，稳定波特率分频计数，避免参数异常导致的速率漂移。
5.软件容错补偿兜底优化
硬件优化后残留轻微干扰，可开启串口奇偶校验、CRC校验过滤误码。利用芯片波特率微调功能补偿频率偏差，优化数据采样点位，避开抖动边沿，大幅提升串口抗干扰能力，保障高低速通信稳定。
