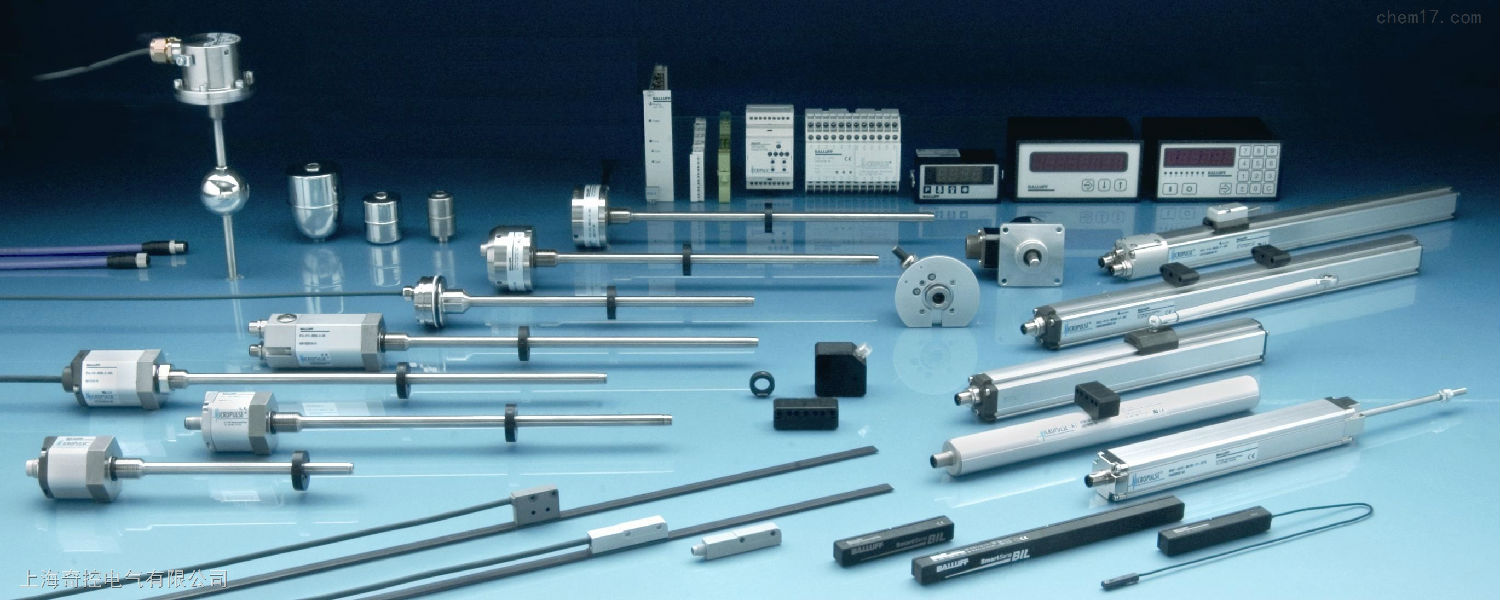

抗拉强度试验机,位移传感器的分类:
1.按运动方法分类:抗拉强度试验机的位移传感器分为线性位移传感器和视点位移传感器;
2.按原料分类:金属膜传感器,导电塑料传感器,光电传感器,磁传感器,金属玻璃铀传感器,缠绕传感器等;
光电位移传感器:根据被测物体挡住光通量的多少来测量物体的位移或比例。它的特点是非接触式测量和连续测量。光电位移传感器通常用于连续测量线径或在带材边缘位置控制系统中用作边缘位置传感器。
霍尔型位移传感器:其测量原理是保持霍尔元件(参见半导体磁传感器)的励磁电流恒定,并使它在均匀的梯度磁场中移动,位移与输出霍尔电势成正比。磁场梯度越大,灵敏度越高;梯度变化越均匀,霍尔电势和位移越接近线性。
电位计位移传感器:它将机械位移转换为通过电位计元件输出的电阻或电压的线性或任意函数。普通线性电位器和圆形电位器可以分别用作线性位移和角位移传感器。然而,计划用于测量位移的电位计需要在位移变化和电阻变化之间进行确定。缺陷很容易磨损。它的优点是:结构简单,输出信号大,使用方便,价格低廉。
线绕电位器:由于电刷的电阻以梯形电阻作为梯形电阻而移动,因此其输出特性也是梯形的。如果将此位移传感器用作伺服系统中的位移响应元件,则过多的阶跃电压将导致系统振动。因此,在电位计的制造中应使每匝的电阻值最小。
