什么是旋转摆动气缸?旋转气缸是不是摆动气缸?

发布时间:2023-05-11 17:59:30人气:

摆动气缸是一种在小于360角度范围内做往复摆动的气缸,它是将压缩空气的压力能转换成机械能,输出力矩使机构实现往复摆动。摆动气缸按结构特点可分为叶片式和活塞式两种。

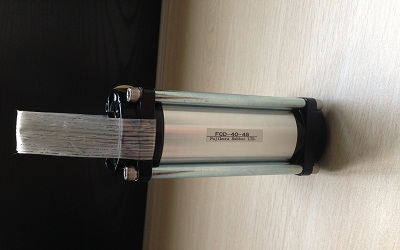

气缸 (3).JPG

回答1:

摆动气缸是利用压缩空气驱动输出轴在一定角度范围内作往复回转运动的气动执行元件。用于阀门的开闭以及机器人的手臂动作等。摆动气缸分为齿轮齿条式摆动气缸、叶片式摆动气缸与伸摆气缸。摆动角度是起始点与器口位置形成的角度。摆动气缸的作用是物体的转位、翻转、分类、夹紧。

扩展资料气缸的选择:

1、类型的选择根据工作要求和条件,正确选择气缸的类型。要求气缸到达行程终端无冲击现象和撞击噪声应选择缓冲气缸;要求重量轻,应选轻型缸。

2、安装形式根据安装位置、使用目的等因素决定。在一般情况下,采用固定式气缸。在需要随工作机构连续回转时(如车床、磨床等),应选用回转气缸。

3、作用力的大小即缸径的选择。根据负载力的大小来确定气缸输出的推力和拉力。一般均按外载荷理论平衡条件所需气缸作用力,根据不同速度选择不同的负载率,使气缸输出力稍有余量。-摆动气缸

博扬智能:一站式全国传感器代理商

回答2:

摆动气缸的相关问题可以找藤仓自动化,他们一般都知道的摆动气缸是利用压缩空气驱动输出轴在一定角度范围内作往复回转运动的气动执行元件。用于、阀门的开闭以及机器人的手臂动作等。摆动气缸是一种在小于360度范围内做往复摆动的气缸,它是将压缩空气的压力能转换成机械能,输出力矩使机构实现往复摆动。摆动气缸按结构特点可分为叶片式和活塞式两种。

气缸 (2).JPG

回答3:

旋转摆动气缸:  叶片式摆动气缸 单叶片式摆动气缸的结构原理是由叶片轴转子(即输出轴)、定子、缸体和前后端盖等部分组成。定子和缸体固定在一起,叶片和转子联在一起。在定子上有两条气路,当左路进气时,右路排气,压缩空气推动叶片带动转子顺时针摆动。反之,作逆时针摆动。

叶片式摆动气缸体积小,重量最轻,但制造精度要求高,密封困难,泄漏是较大,而且动密封接触面积大,密封件的摩擦阻力损失较大,输出效率较低,小于80%。因此,在应用上受到限制,一般只用在安装位置受到限制的场合,如夹具的回转,阀门开闭及工作台转位等。

活塞式摆动气缸 活塞式摆动气缸是将活塞的往复运动通过机构转变为输出轴的摆动运动。按结构不同可分为齿轮齿条式、螺杆式和曲柄式等几种。

齿轮齿条式摆动气缸是通过连接在活塞上的齿条使齿轮回转的一种摆动气缸,活塞仅作往复直线运动,摩擦损失少,齿轮传动的效率较高,此摆动气缸效率可达到95%左右
