自动化设备运行时常出现定位偏移、脉冲丢失、伺服随机报警等问题，多数由交流伺服驱动器脉冲指令信号干扰导致。强电动力线缆、变频器、接触器产生电磁辐射，会扭曲脉冲波形，影响设备加工精度与运行稳定性。掌握标准化抗干扰整改方法，从布线、接线、参数、硬件多维度处理，可彻底根除脉冲信号干扰故障，下文分享现场成熟解决方案。
1、规范强弱电分开布线，切断干扰源头
布线是解决交流伺服驱动器脉冲指令信号干扰最基础手段。脉冲信号线属于弱电信号，需与伺服动力线、变频器线缆分开敷设，两者间距保持30cm以上，交叉走线需垂直交叉，禁止平行长距离铺设。脉冲线缆选用双绞屏蔽专用线，减少外界磁场对脉冲指令信号的耦合干扰，从源头降低电磁辐射影响。
2、屏蔽层单端接地处理，消除环路干扰

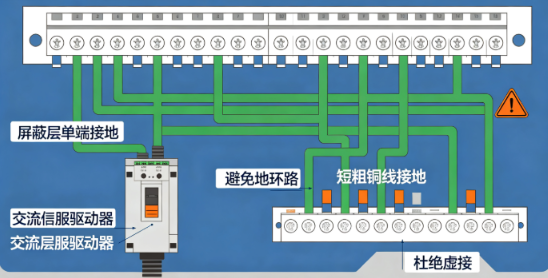

很多脉冲信号异常源于接地方式错误，处理交流伺服驱动器脉冲指令信号干扰时，屏蔽层仅在控制器或驱动器单端接地，电机与设备侧屏蔽层悬空，避免形成接地环路产生压差干扰。接地端子采用短粗铜线连接设备接地排，杜绝虚接、长线接地造成的屏蔽失效，有效过滤高频杂波。
3、加装滤波隔离器件，净化脉冲波形
干扰严重的设备可加装脉冲隔离放大器、信号滤波磁环。磁环缠绕脉冲线缆两至三圈，吸收高频干扰杂波；差分脉冲信号优先选用隔离模块，阻断强电干扰窜入控制回路。针对长距离传输场景，选用差分脉冲模式传输，相比单端脉冲抗干扰能力大幅提升，稳定交流伺服驱动器脉冲指令信号。
4、驱动器参数优化，弱化干扰误触发

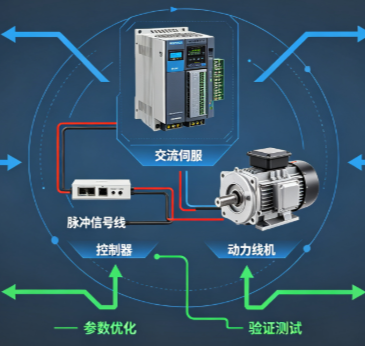

硬件整改完成后调整伺服内部参数，开启脉冲数字滤波功能，合理延长滤波时间，过滤毛刺干扰信号。降低脉冲输入响应灵敏度，避免杂波被驱动器识别为有效脉冲，出现多走、少走位移问题。差分信号设备确认脉冲接收模式，防止信号失真引发定位误差。
5、整机通电测试，验证抗干扰整改效果

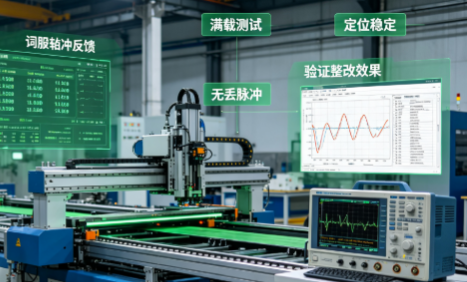

全部整改完成后空载低速往复运行，再满载高速连续测试，实时查看伺服脉冲反馈数值，确认无丢脉冲、定位漂移、随机报警现象。若仍存在轻微干扰，重新检查布线间距与接地可靠性，优化滤波配件搭配，彻底解决交流伺服驱动器脉冲指令信号干扰问题。
