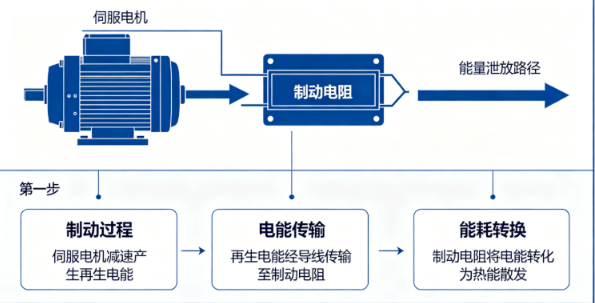

在自动化产线运行中，AB伺服驱动器频繁出现再生过压报警，大多是减速、重物下放产生的再生能量无法及时泄放，合理选配制动电阻是根治该故障最经济有效的方案。不少电气人员选型阻值、功率匹配失误，不仅无法消除再生过压，还容易烧毁伺服制动管、母线电容，本文结合Kinetix系列机型实操经验，梳理标准化制动电阻选配流程，快速匹配负载工况，稳定伺服系统运行。
1、先判定伺服内置、外置制动硬件属性

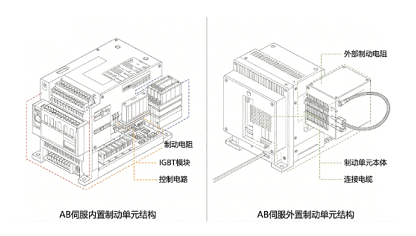

选型第一步区分制动结构：小功率AB伺服内置制动晶体管，仅需外接制动电阻即可耗能；中大功率机型内置泄放容量偏小，大惯量、频繁启停场景必须搭配外置制动单元+大功率制动电阻。排查前先排除进线电压偏高、母线电容老化问题，确认过压根源为再生能量堆积，再开展电阻选配，避免无效更换配件。
2、制动电阻两大核心参数精准选配
阻值选型需严格遵循手册最小阻值标准，电阻阻值不能低于驱动器限定最小值，阻值过小会冲击击穿制动功率管，阻值偏大能量释放迟缓，依旧触发再生过压报警。功率匹配结合工况计算：水平平缓启停负载，功率选取伺服额定功率20%-30%；高速往复、急停裁切设备选用额定功率50%-80%；垂直升降、配重下放高回馈负载，按额定功率100%-150%选配，预留散热余量防止过热烧毁。
3、分负载工况适配选型策略

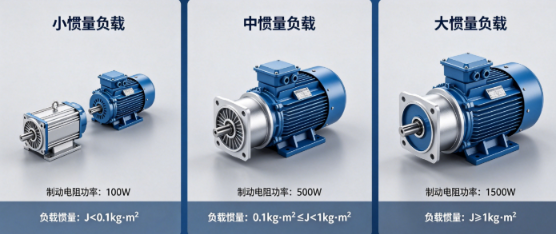

小惯量低速少启停工况，选用标准阻值、常规功率制动电阻即可；长行程模组、大飞轮大惯量设备，保持阻值不变，升级电阻功率提升散热能力；重力下放高回馈工况，在阻值允许下限内适度缩小阻值加快能量泄放；多轴同步回馈叠加场景，取消单轴独立电阻，采用共用大功率外置制动单元集中处理再生能量，降低整体改造成本。
4、接线安装与散热规范要点
电阻线缆接入驱动器BR+、BR-专用端子，严禁直接搭接直流母线正负，引线长度控制1.5米以内减少电感尖峰。电阻四周预留10cm以上散热空间，远离线缆、塑料外壳，高温连续工况选用铝壳绕线制动电阻，规避水泥电阻高温起火隐患，接线端子紧固防止虚接发热。
5、参数设置与试运行验收
通过Studio5000、DriveTools开启伺服制动使能，录入制动电阻实际阻值、额定功率，调整制动投入电压阈值。惯量偏大可适度延长减速时间辅助降低再生能量，连续往复运行2小时，监测母线电压波动平稳、电阻温升正常，无再生过压报警，即代表选配方案匹配合格。
