变频器与伺服驱动器都包含主回路、控制回路接线，但接线逻辑、端子定义、调试前置步骤差别很大，接线错误极易出现上电报警、运转异常、定位失效问题。理清二者接线配置步骤差异，可规范施工流程，降低接线返工与故障概率。

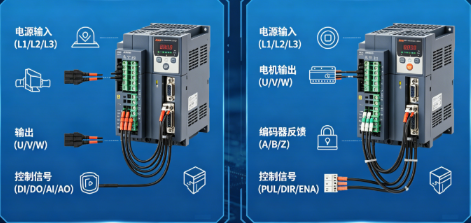

1、主回路接线顺序区别

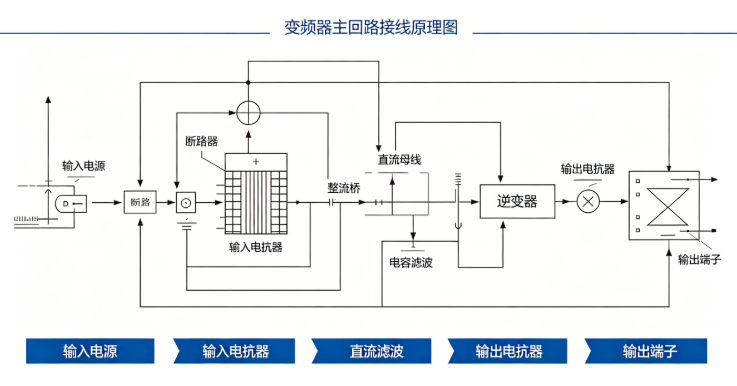

变频器主回路：先接入三相进线R/S/T，输出端U/V/W直接接异步电机；部分机型内置制动单元，按需外接制动电阻，无编码器动力线缆。接线只需区分输入、输出，严禁接反，步骤简单。

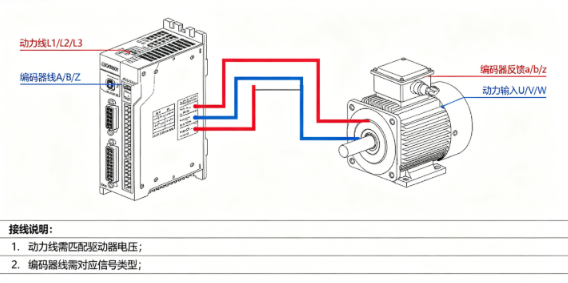

伺服主回路：动力电源接入驱动器L1/L2/L3，动力端子U/V/W连接伺服电机；单独布置电机编码器专用线缆，独立屏蔽走线，大功率机型需外接再生制动电阻，主回路布线工序更多。
2、控制端子接线侧重点不同
变频器控制端子以启停、调速信号为主，仅接入启动停止、模拟量频率给定、故障输出、多段速档位线路，无需位置脉冲线路，接线数量偏少。
伺服控制端子包含脉冲指令输入、方向信号、使能、原点回归、限位开关、报警输出，点位控制线路多，差分信号线必须成对屏蔽布线，对线序严谨度要求更高。
3、屏蔽接地接线要求差距明显
变频器接地仅驱动器外壳、电机外壳统一接保护地，屏蔽层单端接地即可，宽松度较高。
伺服编码器线缆、脉冲信号线必须360度屏蔽压接，屏蔽层两端规范接地；区分功率地、信号地单点接地，防止地环路干扰导致脉冲丢步、定位漂移，接地布线管控更严格。
4、参数设置前置步骤不一样
变频器接线完成上电后，只需设置电机额定电流、电压、极数、控制模式，即可试运行调速。
伺服接线后先要完成电机参数辨识、编码器原点设定、电子齿轮比配置、限位极性调试、脉冲模式匹配，参数调试步骤繁琐，接线核对工作量更大。

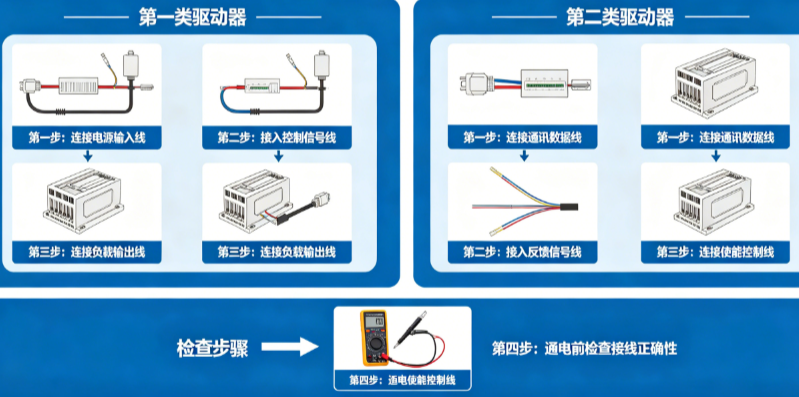

5、整体施工流程复杂度总结
变频器接线：进线→电机出线→简单控制信号线→接地→基础参数设置，适合快速批量接线调试。
伺服接线：动力线独立布线→编码器专用屏蔽线→脉冲控制回路→限位回路→规范接地→电机辨识→定位参数配置，工序繁琐、容错率更低。
