转矩转速采集模块是传感器信号转数字信号的核心部件，接线错误、屏蔽接地不当、参数调试偏差，会引发信号无输出、零点漂移、转速扭矩数据跳变。规范完成线路接线与分步调试，可保障采集模块稳定传输精准测试数据，适配各类电机动力试验台。
1、区分线缆分类，规范端子接线

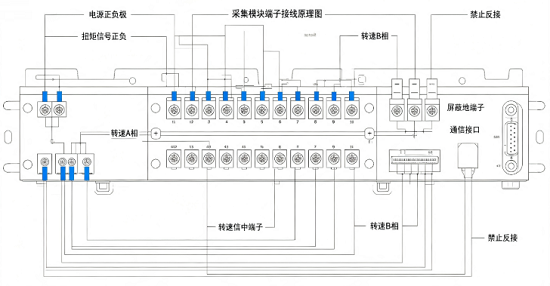

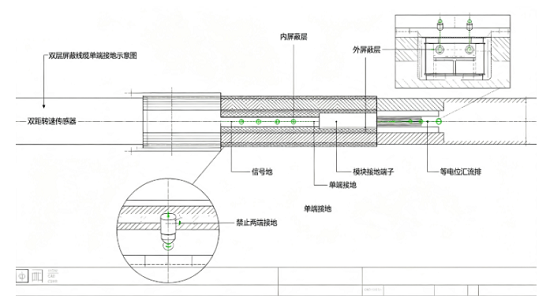

传感器引出线分为扭矩信号线、转速脉冲线、供电电源线、屏蔽地线四类，严格对照模块端子标识接线。供电正负极严禁反接，防止烧毁采集模块电源芯片；扭矩差分信号正负端不可短接、互换，否则扭矩数值反向。转速A/B相脉冲线单独走线，不与动力线捆绑，避免脉冲丢失。双层屏蔽线缆内屏蔽接信号地，外层屏蔽单端接模块接地端子。
2、接地系统独立布设，杜绝地环干扰
采集模块接地、传感器屏蔽地线统一接入试验台专用等电位汇流排，禁止就近接电机外壳、变频器地线。信号线屏蔽仅一端接地，两端同时接地会形成地环路，持续产生干扰杂波。模块金属外壳通过接地端子可靠连接，潮湿工况加装接地防雷端子，消除静电干扰采集基线。
3、通电前线路核查，空载上电预检
接线完成后断电核查：用万用表测量供电线路无短路、信号线无对地导通；核对端子紧固无虚接、线头无铜丝外露。确认无误后空载通电，不连接驱动电机，观察采集模块指示灯，电源灯常亮、信号灯缓慢闪烁为正常；出现红灯告警，立即断电排查线路短路、反接问题。
4、零点与量程基础参数调试
空载无扭矩状态下进入采集软件校准界面，执行自动清零操作，补偿线路、安装带来的零点偏移；根据传感器额定扭矩设置模块量程参数，匹配传感器输出毫伏信号比例。转速脉冲参数按传感器每转脉冲数填入，参数错误会出现转速数值成倍偏差，调试后手动盘动转轴验证转速采集同步性。
5、带载联调与故障复核校准
低速空载转动转轴，观测扭矩、转速曲线平稳无杂波；逐步增加负载，对比标准扭矩数值，线性误差超标时重新紧固端子、检查屏蔽接线。调试结束保存模块参数，记录零点、量程、脉冲参数存档；若长期测试出现数据漂移，重新执行零点校准，排查地线松动、线路老化问题。
