电机试验台布局是否规范，直接决定测试数据精度、设备安全性与长期运行稳定性。转矩转速传感器作为试验台核心采集单元，对安装位置、传动布局、线路走向、接地环境极为敏感。掌握转矩转速传感器电机试验台布设要点，可有效规避振动干扰、电磁串扰与同轴偏差，保证转矩转速传感器采样精准、曲线平稳、重复性高。
1、试验台基座水平布设，保证传动基准

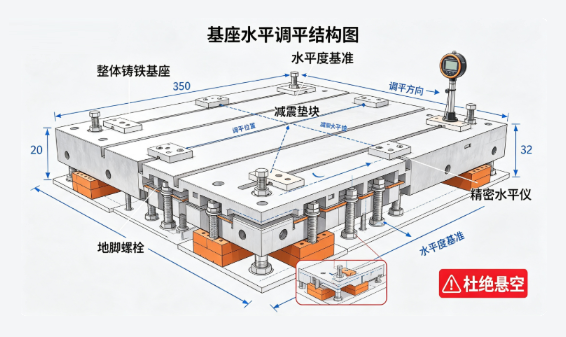

电机试验台底座需采用整体铸铁或重型减震基座，安装前使用精密水平仪调平，四角垫平减震垫块，杜绝基座倾斜、悬空。基座刚性不足会造成运行抖动，直接引发转矩转速传感器数据波动。整体台面水平度达标，是传感器同轴安装与稳定传动的基础条件。
2、传动系统居中布置，严控同轴精度

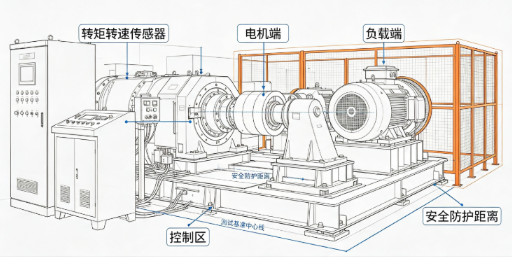

电机、传感器、负载机必须呈一条直线居中布设，预留标准安装调节行程。布设时优先固定传感器机位，再微调电机与负载位置，严格控制径向偏差与端面跳动。试验台传动布局紧凑、对齐度高，可大幅降低附加转矩，提升转矩转速传感器动态测试精度。
3、强弱电分区布线，隔离电磁干扰

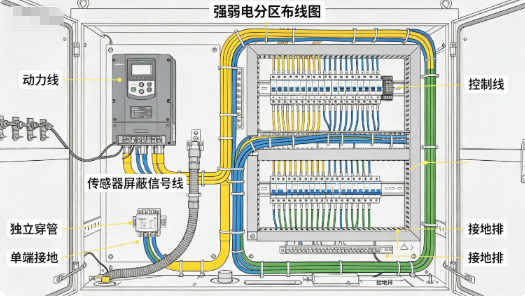

试验台布线严格区分动力线、控制线、传感器信号线。大功率变频器、电机动力线单独走线，转矩转速传感器屏蔽信号线独立穿管，禁止同槽、同桥架敷设。信号线全程屏蔽、单端接地，减少高频杂波耦合干扰，避免测试过程出现数值跳变、零点漂移。
4、预留散热与检修空间，适配连续试验
传感器两侧联轴器位置预留拆装空间，机身上下预留通风散热通道，避免连续耐久测试积热导致温漂。试验台周边无遮挡、无震动源、无高温设备直吹，保证转矩转速传感器长期处于恒温、稳定、无干扰的测试环境。
5、统一等电位接地，规范试验台接地系统
电机试验台机架、传感器底座、控制柜、屏蔽层全部接入同一接地汇流排，杜绝多点接地造成电位差。良好接地可抑制电磁噪声，稳定传感器基线，有效提升整套电机试验台的测试一致性与数据可靠性。
