波形发生器不同电路的阻抗、带宽、时序需求各不相同，不合理设置易造成波形失真、测试数据偏差。结合波形选型、参数配置、接线匹配、触发设置、工况调试五项调整，可适配电源、滤波、驱动、放大器等各类电路测试。

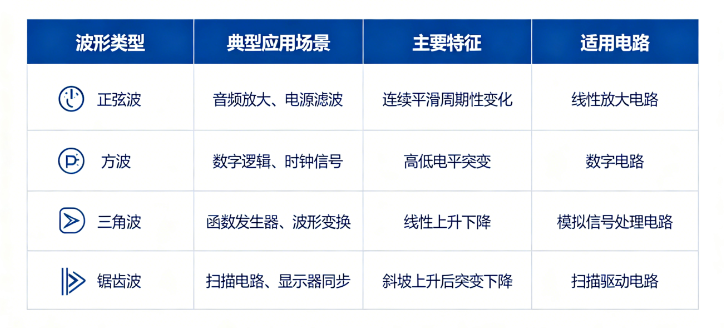

1.按被测电路选定输出波形
滤波电路优先正弦波，用来测试幅频特性与谐波损耗；开关电源、驱动器件选用方波、脉冲波，验证开关时序与瞬态响应；放大器测试搭配三角波，核查线性失真情况；非线性器件采用任意波形，模拟实际工况信号，提前关闭无关扫频、调制功能。
2.匹配幅值与直流偏置参数
小信号模拟电路调低输出幅值，防止大信号造成器件饱和失真；功率类电路逐步抬升幅值分级测试，避免瞬间高压击穿元器件。存在静态工作点的放大电路，叠加合适直流偏移，还原电路板实际静态电平，贴近真实工作环境。
3.阻抗与输出接线适配处理

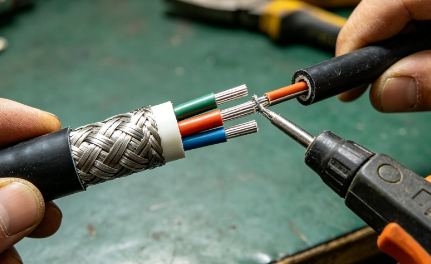

严格按照被测电路输入阻抗，切换信号源50Ω/高阻输出档位，阻抗不匹配会出现幅值衰减、波形反射。高频测试使用屏蔽同轴短线，低频可用普通信号线；强弱信号地线单点共地，杜绝地环路干扰带来杂波影响测试结果。
4.触发方式对应测试需求
常规静态参数测试用内部自由触发，连续输出信号；时序联动测试选用外部触发，配合示波器同步抓取波形；间歇启停测试开启门控触发，依靠外部电平控制信号通断，精准复现电路间歇工作状态。
5.分段调试与环境优化
测试先空载标定基准参数，再接负载实测对比数据；扫频测试滤波器时分段设置扫频速率，窄频段放慢扫速提升测试精度。设备远离变频器等干扰源，高温环境预留预热时间，减少温漂引发的数据误差。
