多吸盘组合是自动化搬运、抓取设备的常用配置，合理的管路布局可均衡负压、减少压力损耗，避免单点吸力不足、工件倾斜脱落等问题。结合Festo真空发生器特性，遵循标准化布局原则，能充分发挥设备性能，适配各类工业生产场景。
1.主路统一集中供气
采用集中式主管路设计，由真空发生器引出主真空管道，保证主干管径充足，满足多路吸盘气流需求。主路尽量短直，减少弯道与变径结构，降低沿程气压损耗，为整个吸盘系统提供稳定负压基础。
2.分支管路均衡分配
从主路均匀分出分支管路，各路管线长度、管径保持一致，避免长短差距过大造成吸力不均。单条支路控制吸盘数量不宜过多，按需分组划分回路，让每个吸盘获得均等负压，保障工件吸附受力平衡。
3.管路配件合理选配
分支节点安装分流接头，搭配节流阀、单向阀等配件，可单独调节单路吸力，弥补接触面差异带来的负压偏差。全程选用耐磨、密封性佳的专用真空气管，接头锁紧到位，杜绝漏气影响整体管路压力。
4.规避干扰优化走向
管路远离运动部件、高温设备与尖锐棱角，防止管线挤压、磨损破损。布线整齐规整，不同功能气路分区排布，真空管路与压缩空气管路分开架设，避免气流相互干扰，延长管路使用寿命。
5.分区防护与运维设计

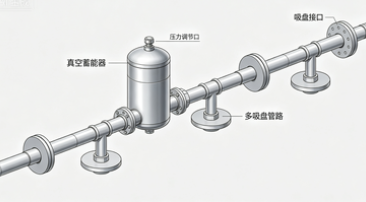

大跨度、多组吸盘工况可增设真空蓄能器，缓冲管路压力波动。布局时预留检修空间，方便后期排查漏气、更换配件。完成布设后逐路测试负压数值，微调配件参数，确保整套管路系统运行稳定。
