多种电感式传感器工作原理及分类应用案例

发布时间:2023-05-22 14:01:48人气:

  电感式传感器是利用线圈自感或互感的改变来实现测量的种装置。其结构简单,无活动电触点,工作寿命长。而且灵敏度和分辨力高,输出信号强。线性度和重复性都比较好,能实现信息的远距离传输、记录、显示和控制。可以测量位移、振动、压力流量、比重等参数。电感式传感器的核心部分是可变的自感或互感,在将被测量转换成线圈自感或互感的变化时,一般要利用磁场作为媒介或利用铁磁体的某些现象。这类传感器的主要特征是具有电感绕组。


  一、电感式传感器的基本原理


  1、电感式传感器的定义:


  利用电磁感应原理将被测非电量转换成线圈自感系数或互感系数的变化,再由测量电路转换为电压或电流的变化量输出,这种装置称为电感式传感器。


  2、电感式传感器的组成:


  由振荡器、开关电路及放大输出电路三大部分组成。


  3、电感式传感器的分类:


  电感式传感器可分为自感式传感器、差动变压式传感器和电涡流传感器三种类型。

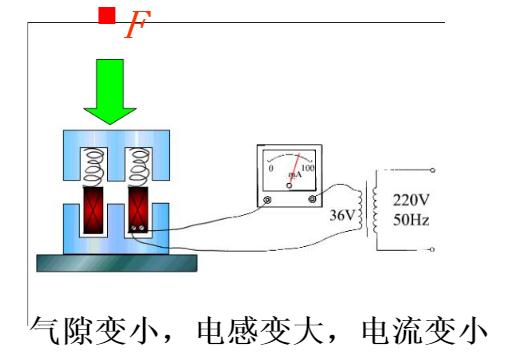

  自感式传感器:自感式传感器是利用自感量随气隙变化而改变的原理制成的,用来测量位移。自感式传感器主要有闭磁路变隙式和开磁路螺线管式,它们又都可以分为单线圈式与差动式两种结构形式。

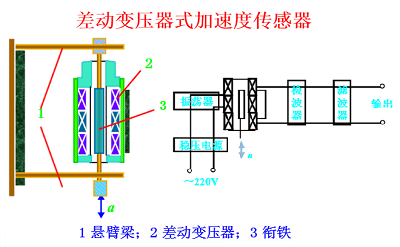

  差动变压式传感器:是把被测的非电量变化转换为线圈互感变化的传感器称为互感式传感器。因这种传感器是根据变压器的基木原理制成的,并且其二次绕组都用差动形式连接,所以又叫差动变压器式传感器,简称差动变压器。


  电涡流传感器:根据电涡流效应制成的传感器称为电涡流式传感器。按照电涡流在导体内的贯穿情况,此传感器可分为高频反射式和低频透射式两类,但从基本工作原理上来说仍是相似的。电涡流式传感器最大的特点是能对位移、厚度、表面温度、速度、应力、材料损伤等进行非接触式连续测量,另外还具有体积小、灵敏度高、频率响应宽等特点,应用极其广泛。


  4、电感式传感器的工作原理:


  电感式传感器的工作原理是电磁感应,它是把被测量如位移等,转换为电感量变化的一种装置。振荡器产生一个交变磁场。当金属目标接近这一磁场,并达到感应距离时,在金属目标内产生涡流,从而导致振荡衰减,以至停振。振荡器振荡及停振的变化被后级放大电路处理并转换成开关信触发驱初控制器件,从而达到非接触式之检测目的。


  5、电感式传感器的特点:


  (1)工作可靠、寿命长(2)灵敏度高,分辨力高(3)精度高、线性好(4)性能稳定、重复性好


  二、电感式传感器行业应用案例


  电感式传感器作为一种位置反馈元件,目前已经广泛应用于几乎所有自动化控制的业与领域之中,对检测和自动控制系统的可靠运行具有关键性的作用。

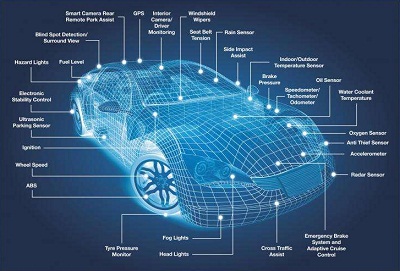

  1、在汽车制造行业的应用


  电感式传感器是近距离定位金属物体的通用方式。在汽车制造业中被广泛应用。汽车制造环节主要包括四个主体部分:冲压、焊装涂装、总装。而电感式传感器都大量的应用于每个部分。特别是焊装、涂装和总装车间,许多的电感式传感器分布在积放链输送线,起到滑翘检测或分轨到位检测作用。

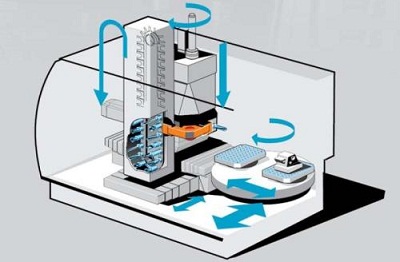

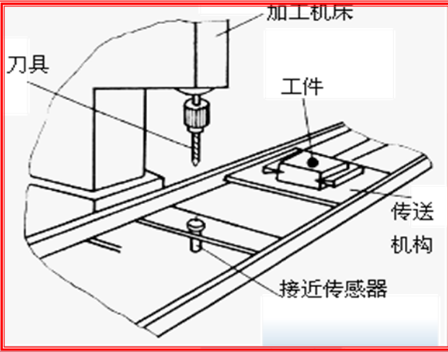

  2、在机床行业的应用


  机床是先进制造技术的载体和装备主业的基本生产手段,是装备制造业的基础设备,主要为军工、农机、工程机械、电力设备、铁路机车、船舶等行业服务。在机床行业,电慼式传感器得到广泛的应用。常用于位移,尺寸,压力力矩的测量,在计数,应变,流量,比重,金属定位以及无损探伤上也有很多应用。

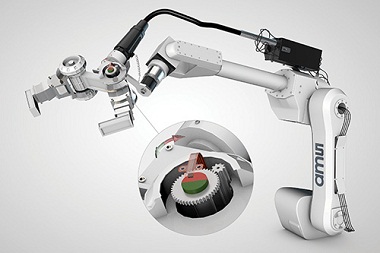

  3、在机器人行业的应用


  作为定位及检测手段,多种传感器已经普及到生产线各个环节中,特别是应用于自动化机器人上机器视觉传感器以及广泛用于定位的电感式传感器,电感式传感器实时监控着整条线的运行状态。

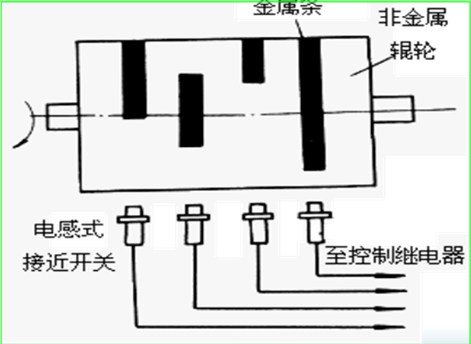

  4、其他应用——电感式传感器还可以应用于磨加工主动测量、测量长度位移量和制做电子测微仪等。
