工业现场变频器、接触器、高频设备密集，电磁干扰严重影响伺服驱动器正常工作，经常出现定位漂移、信号抖动、随机报警、通讯中断等问题。大部分伺服干扰故障并非设备损坏，而是布线不规范、屏蔽接地不到位导致。掌握伺服电机驱动器电磁干扰屏蔽布线要点，可有效抑制电磁干扰，提升伺服驱动器运行稳定性，减少设备隐性故障。

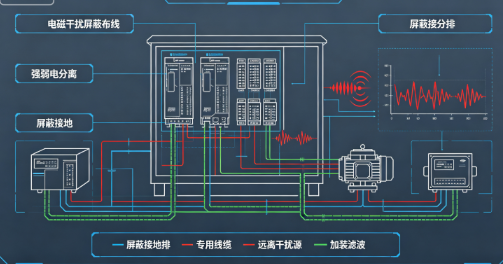

1、强弱电分离布线，杜绝交叉干扰
伺服动力线属于强电高频线路，编码器信号线、通讯线属于弱电信号线，两类线缆严禁同管、同槽铺设。布线时保持安全间距，避免平行走线交叉叠加，从源头降低电磁耦合干扰，保护伺服驱动器信号采集精准度。
2、规范屏蔽层接地，优化抗干扰能力

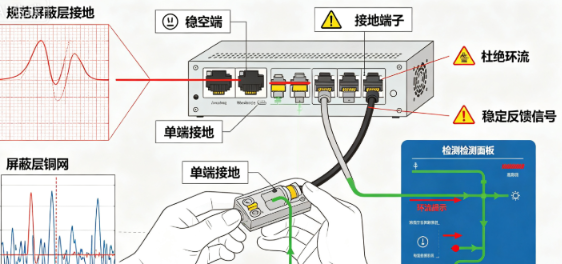

屏蔽线接地是抗干扰的核心步骤。伺服编码器线、通讯屏蔽线需遵循单端接地原则，屏蔽层一端接驱动器接地端子，另一端悬空，杜绝双端接地产生环流干扰。保证接地电阻达标，有效过滤高频杂波，稳定伺服驱动器反馈信号。
3、专用线缆选型，适配伺服工况

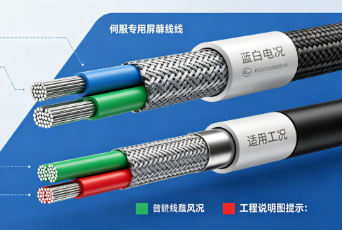

杜绝使用普通电线替代伺服专用屏蔽线缆。高速运动设备需选用高柔性屏蔽拖链线缆，保证屏蔽网致密、线芯抗氧化。劣质线缆屏蔽效果差、易老化，极易造成间歇性干扰报错，影响伺服驱动器精准运行。
4、优化柜内布局，远离干扰源
伺服驱动器安装位置需远离变频器、继电器、开关电源等高频干扰设备，避免热源与电磁集中区域。柜内走线整齐规整，信号线缩短布线距离，减少线路受干扰面积，大幅降低信号失真、数据跳变概率。
5、加装滤波器件，强化抗干扰性能
干扰严重的复杂工况，可在输入端加装滤波器、磁环。通过辅助电气配件吸收高频谐波，抑制脉冲干扰，全方位保护伺服系统，彻底解决电磁干扰导致的抖动、错位、随机报警问题。
