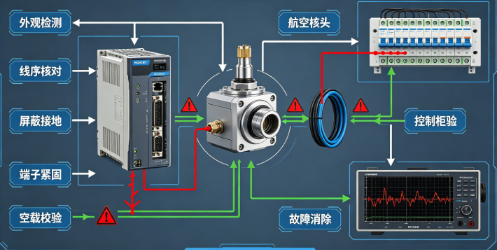

设备运行中伺服驱动器频繁报编码器断线、信号异常、原点丢失、定位偏移，大多源于编码器接线线路破损、端子接错、屏蔽接地失效等问题。编码器作为伺服位置反馈核心，接线出现任何异常都会直接造成设备停机、加工报废。掌握标准化伺服电机驱动器编码器接线故障处理流程，可快速定位线路问题，恢复伺服精准运行。

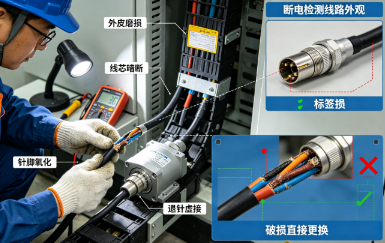

1、断电检测线路外观，排查物理破损
处理伺服驱动器编码器故障第一步断电放电，拆解控制柜拖链区域线缆。长期往复弯折易出现线芯暗断、外皮磨损，逐段检查线缆有无挤压、开裂、拉扯痕迹，查看航空插头针脚变形、氧化、退针，破损线缆直接更换，排除物理断线类故障。

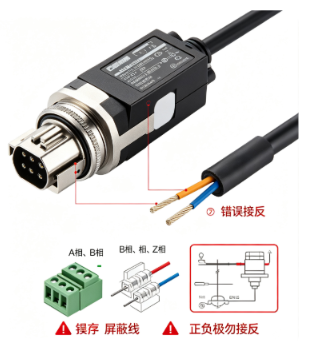

2、核对线序定义，修正错接反接问题
编码器电源线、A/B/Z相、通讯线、屏蔽线线序不可混淆，正负极接反会直接烧毁编码器。对照驱动器说明书核对每根线对应端子，区分增量式与绝对值编码器接线逻辑，重新规范压接端子，杜绝线序错误引发伺服驱动器持续报警。
3、处理屏蔽接地，消除电磁信号干扰
动力电缆与编码器线同槽走线、屏蔽悬空是信号跳变主要诱因。编码器屏蔽层单端接柜体接地排，强弱电线缆分开布线，远离接触器、变频器等干扰源，减少杂波干扰造成的反馈信号失真，稳定伺服驱动器位置采集信号。
4、紧固端子插头，修复虚接接触不良
设备长期震动会造成插头松动、端子虚接，出现间歇性编码器报警。逐一锁紧航空插头锁扣、接线端子螺丝，清理端子表面油污氧化层，针脚松动变形需更换插头，保证编码器反馈回路持续导通无间断。
5、通电空载校验，确认故障彻底消除
接线整改完成后空载上电，查看驱动器编码器监控界面，脉冲波形稳定无丢波、无跳变，无故障代码即为修复。连续往复运行半小时无报错，再投入带载生产，定期检查拖链内线缆磨损情况，降低编码器接线故障复发概率。
