多轴伺服驱动器集中部署的自动化机柜中，散热风道安装布局不合理是引发驱动器过热报警、元器件加速老化的核心诱因。规范的安装布局可大幅提升散热效率，降低设备故障率，针对多轴伺服驱动器集中安装场景，梳理标准化风道建设要点，从规划、设计到施工全流程优化，保障伺服系统长期稳定运行。
1、整体布局规划
安装前先规划整体布局，驱动器严格垂直安装顺应风道走向，多台并排排布时预留标准横向间隙，上下层保留足够通风间距，避免堆叠过密阻碍空气流通。根据驱动器数量与总发热量匹配机柜尺寸，预留充足风道空间，严禁为节省空间压缩风道截面积，从源头保障散热风道基础通流能力。
2、风道走向设计

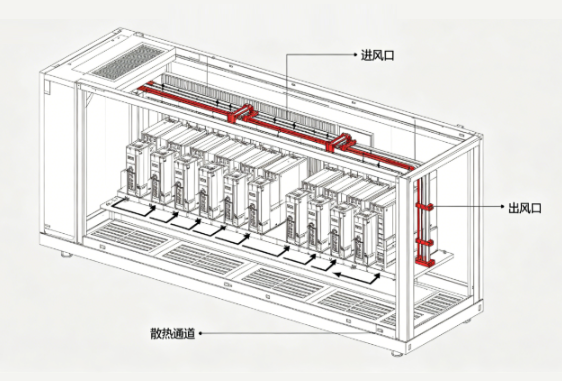

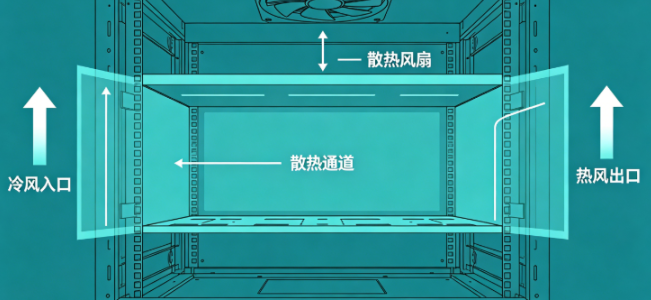

优先采用前进后出或下进上出的直流通路设计，形成有序对流风道，避免热风在机柜内循环回流。风道设计路径尽量短直，减少弯折与障碍物，降低风阻损耗；合理设置导风板，引导气流精准流经驱动器散热鳍片，提升换热效率。避免风道出现窄颈、死角，防止局部热量聚集引发单轴过热故障。
3、器件分区布置

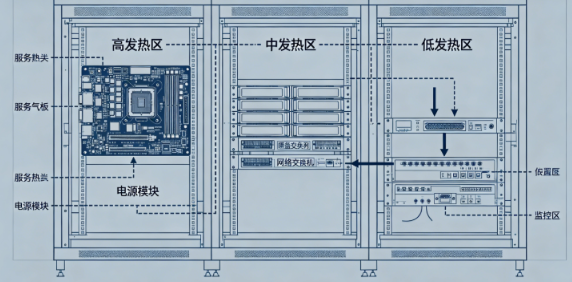

机柜内器件按发热量分区布置，多轴伺服驱动器集中布置在主风道区域，制动电阻、变压器等高热器件独立分区，放置在出风口侧，避免其排出的热风被驱动器吸入形成二次加热。强弱电器件分离布置，兼顾风道布局与布线规范，防止线缆遮挡风道，保障气流顺畅流通。
4、开孔与风机配置
根据总风量需求设计通风开孔，进风口面积略大于出风口，保障风道内正压减少灰尘侵入；进出风口加装防尘网，同时预留清洁维护空间。匹配对应风量的轴流风机，高温工况可配置温控调速风机，温度升高时自动提升转速强化散热。风机安装处做好减震处理，避免振动传导影响伺服运行精度。
5、密封与运维优化
做好机柜缝隙、开孔处的密封处理，避免风道短路漏风，保障气流全部流经散热区域。建立定期巡检机制，清理防尘网与散热鳍片积尘，检查风机运转状态，避免积尘堵塞散热风道降低散热效率。运维时同步核查风道密封性，及时修复老化密封件，长效保障多轴伺服驱动器运行温度稳定。
