在工业自动化多轴联动产线中，多轴伺服驱动器依赖工业总线实现高精度协同控制，而总线接线布线不规范是引发通讯中断、同步偏差、随机报警的核心诱因。很多现场故障并非硬件损坏，而是总线布线细节疏漏导致，梳理标准化布线注意事项，从选型、接地、布局到端接全流程规范施工，可大幅降低通讯干扰风险，保障多轴伺服系统长期稳定运行。
1、线缆选型与拓扑规划，筑牢布线基础

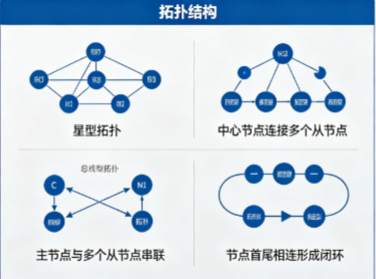

总线线缆需选用对应协议专用屏蔽电缆，如EtherNet/IP、Profinet专用工业网线，屏蔽覆盖率达标，严禁用普通民用网线替代。前期规划总线拓扑结构，优先采用线型拓扑减少分支节点，合理规划多轴分布路径，控制单段总线总长度在协议允许范围内，避免超长布线引发信号衰减。根据轴数预留备用线缆，兼顾后期扩容与故障应急替换。
2、规范屏蔽接地，规避地环路干扰

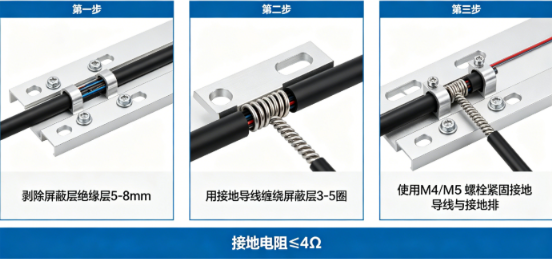

屏蔽接地是抗干扰核心，遵循等电位接地原则，总线屏蔽层采用360度环形压接金属接头，避免剥开过长屏蔽层。常规工况采用单端接地，强干扰长距离场景可两端接地，需确保两端机柜共地电位差达标，严禁多点零散接地形成地环路。信号地与动力地分开接入接地排，避免动力电流耦合干扰总线信号。
3、强弱电分槽布设，降低电磁耦合影响

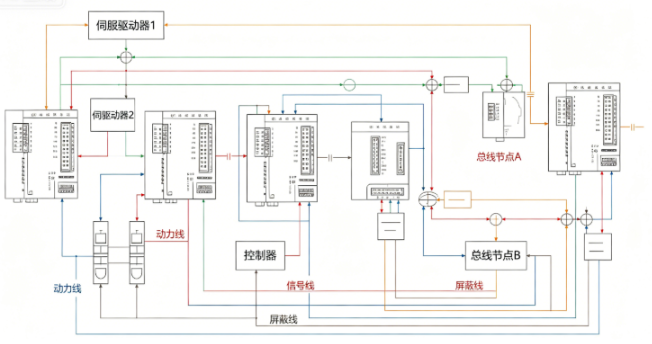

总线信号线属于弱电回路，必须与伺服动力线、主回路电缆分槽布设，平行敷设时保持足够安全间距，交叉处采用90度垂直跨越，减少电磁耦合干扰。布线路径远离接触器、继电器、制动电阻等强干扰器件，避开高频发热区域，防止线缆老化加速。线缆固定平顺，避免硬折、挤压损伤屏蔽层与芯线。
4、接头端接规范，保障信号传输质量
总线接头制作需精准规范，芯线剥线长度适配端子，压接牢固无虚接，屏蔽层与金属接头完整贴合，杜绝屏蔽悬空。总线首尾两端必须配置匹配阻抗的终端电阻，抑制信号反射畸变，中间分支节点尽量精简，避免多余接头引入干扰。冗余线缆平直收纳，严禁盘绕成圈形成电感放大干扰。
5、验收运维跟进，长效保障通讯稳定
布线完成后开展通讯质量检测，验证总线延迟、误码率、同步精度符合设计要求，对每轴通讯状态逐一核验。线缆做好标识标签，便于后期故障排查，建立季度巡检机制，检查接头紧固度、屏蔽完整性、线缆磨损情况，及时处理老化松动问题，长效保障多轴伺服驱动器总线通讯稳定性。
