无刷直流电机和控制器的四种分类类型及作用

发布时间:2023-06-06 17:49:52人气:

 无刷直流电机已广泛应用于各个行业;从计算机硬盘驱动器到电动交通工具和工业机器人。在一些领域,他们几乎已经挤掉了有刷直流(BLDC)电机。高性能和耐用性是无刷直流电机的主要优点之一。然而,它很难完全取代BDC电机,因为它仍然是一个具有复杂结构和控制系统的昂贵解决方案。

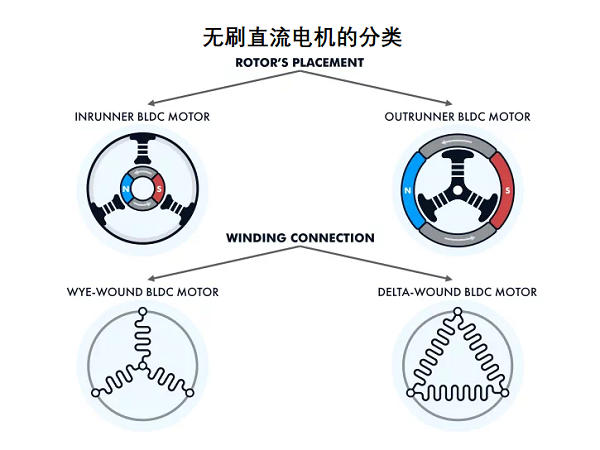

 一、无刷直流电机和控制器的类型:


 根据转子的位置,无刷直流电机可以分为两种类型:


 (1)内转子电机(转子在电机内部,定子在电机外部);


 (2)外转子电机(转子在外部,因此永磁体与电机外壳一起绕定子旋转)。


 无刷直流电机具有更轻的结构和更好的旋转速度,因为它们的旋转直径更小。反过来,外转子电动机具有更高的扭矩,因为臂更长并且施加到转子的电动势更大。


 二、三相无刷直流电机可以有两种不同类型的绕组连接:


 (1)星形(Y)或星形连接(绕组在中心相遇形成星形);


 (2)三角(Δ)连接(绕组串联连接形成三角形)。


 星形配置有一根接地的中性线。这可以保护电机免受过压和过载。三角形连接没有中性线,因此它更适合负载平衡的电机。但是,根据您的要求,这些类型中的每一种都可以显示出高效的性能。


 无刷直流电机控制器根据它们用于检测转子位置的方法而有所不同。您可以借助位置传感器或使用无传感器技术进行测量。


 传感器之间有很多选择,包括:


 ·霍尔效应传感器;

 ·旋转编码器;

 ·可变磁阻传感器;

 ·解析器;

 ·光学传感器。


 无传感器无刷直流电机控制器无需传感器即可工作;它通过估算反电动势(back EMF)来检测转子的位置。这是旋转电枢在定子绕组中产生的电压。通过测量反电动势,您可以确定转子的位置:转子磁铁越近,反电动势越高。
