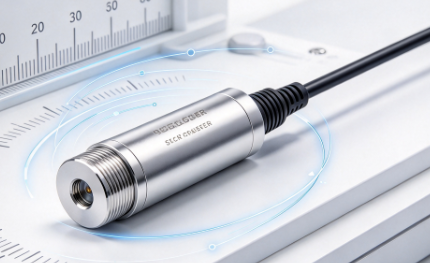

纳米测量优选电容位移传感器，凭借非接触、亚纳米分辨率、高频响特性，适配半导体产线晶圆定位、薄膜形变、台体跳动监测。介绍电容位移传感器在半导体工况的技术优势、现场应用方案与选型注意事项。
1.半导体产线应用优势
电容位移传感器可实现亚纳米级分辨率，高频响应能够捕捉高速运动台体的瞬时振动。无接触测量方式，避免接触式探针划伤晶圆表面。内置屏蔽结构，抵抗洁净车间电磁干扰，适配真空、恒温无尘的半导体生产环境，保障长时间连续测量稳定。
2.半导体产线典型检测场景
晶圆载台定位监测，实时反馈台体微小偏移，提升光刻对位精度；薄膜厚度在线检测，监测镀膜工艺的薄膜形变；主轴与导轨跳动测试，检测设备运动部件微小振动；MEMS芯片测试，捕捉微型器件受力形变数据。
3.现场安装实施要点
探头安装保持与被测晶圆表面平行，控制标准测量间隙；线缆选用低噪声屏蔽线缆，减少信号干扰；传感器控制器远离动力电机、变频器等强电磁设备；定期执行零点标定，消除温漂带来的测量偏差。
4.选型核心参数
优先确认量程与分辨率，小量程探头可获得更高纳米测量精度；根据产线环境选择真空兼容、洁净等级适配探头；匹配采集系统的数字或模拟输出接口；评估被测工件材质，非金属材料需配套导电靶片。
5.日常维护注意事项
洁净车间使用时，防止粉尘附着探头端面，粉尘会造成电场畸变，引发测量误差；避免探头受到磕碰，探头微小形变直接影响纳米测量精度；定期校验，长期不间断产线建议每季度做一次校准。
纳米测量优选电容位移传感器，半导体产线应用电容位移传感器。依靠平行板电容检测原理，探头与被测导电面形成电容极板，极板间距变化转化为电信号，实现非接触式微小位移与形变检测，测量过程不会损伤精密晶圆与光学元件。
