注塑机开合模、顶出机构依靠直线位移传感器完成模板位移监测，传感器调试不到位会造成开合模位置偏差、锁模异常、顶出定位不准，直接引发产品飞边、缺料、设备报警等生产故障。规范完成安装校验与参数设置，能够保障模板位移采集精准，稳定注塑生产节拍。
1、安装前期复核，消除机械基础误差

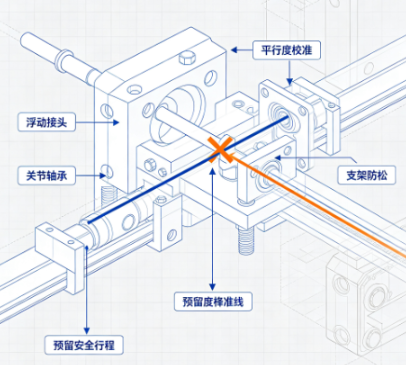

传感器与动模板运动方向保持平行，使用浮动接头消除侧向剪切力，支架紧固牢靠，杜绝注塑机高速开合模震动造成支架松动。确认传感器有效行程大于模板实际运动行程，两端预留安全余量，防止模板超程撞击损坏传感器部件。接线做好屏蔽处理，动力线缆与信号线缆分开排布，降低注塑机变频器、电磁阀带来电磁干扰。
2、零点与满量程校准调试
设备手动模式下，将注塑机动模板移动至机械零位，对应模具完全闭合位置，完成传感器零点标定；再移动模板至最大开模位置，执行满量程标定。反复往复开合模3‑5次，核对实际模板位置和控制系统反馈数值，消除迟滞偏差。出现数值跳变，检查接头松紧、导电条磨损、屏蔽接地是否达标。
3、核心运行参数设置
根据注塑机控制系统，设置传感器信号输出类型，匹配0‑10V或者4‑20mA信号。合理设置滤波参数，注塑机震动大，滤波时间不宜过大，避免响应滞后；滤波过小会出现数值抖动，结合现场工况选取中间档位。设置报警阈值，配置超行程、信号断线报警，一旦位移信号异常，设备及时触发保护停机。
4、联动工艺验证与日常复核
标定完成后切换半自动模式，执行完整开合模循环，对比模板实际位置与屏幕读数，确认高速运动状态下位移数据跟随正常。生产过程定期复核零点，模具更换、拆装传感器之后，必须重新校准，防止机械位移带来监测偏移，保障注塑机模板位移监测长期可靠。
