在换热温控回路当中，气动三通调节阀旁路回流控制是非常常见的工艺方案。很多项目调试出现温度震荡、回流流量不稳、旁路与主路相互干扰等故障，问题根源往往不是阀门选型出错，而是前期管路布局规划不合理。科学规划管道走向、直管段、旁路支路，能够降低介质扰动，保障旁路回流调节平稳，提升整套温控系统的稳定性。
一、分清旁路回流工况，选用分流型三通阀
旁路回流控制属于典型一进两出工况，应当优先选用分流型气动三通调节阀。介质从公共入口进入阀体，一路流向换热器主回路，另一路走旁路直接回流，以此调节进入换热器的介质流量，实现温度控制。切忌使用合流阀替代分流阀做旁路回流，阀芯长期承受不平衡侧向推力，极易发生磨损、卡涩、内漏。图纸标注清楚公共口、主路出口、旁路回流口，配管时严格对照流向标识施工。
二、预留足够直管段，减少回流介质紊流干扰

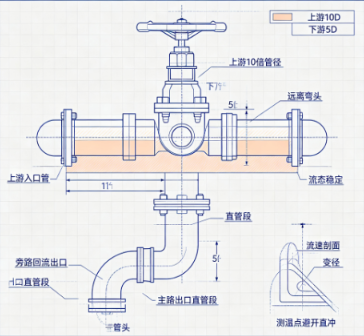

涡流、偏流是旁路回流调节震荡的常见诱因。阀体上游入口侧直管段长度建议不小于10倍管道直径，主路出口、旁路回流出口下游直管段保留5倍管径。弯头、变径、三通管件不可紧邻阀门安装；旁路回流管线不宜短距离直接接回主管道，两股介质交汇位置远离温度检测探头，避免回流介质冲击测温点，造成温度信号频繁跳动。
三、旁路回流管路配套部件布局要点
旁路回路上建议加装切断阀，后期检修三通调节阀时可关闭旁路，不影响系统运维。旁路管线管径尽量与阀门侧口通径保持一致，不要突然缩小管路，防止回流阻力过大出现流量分配失衡。旁路管道上减少不必要的阀门、弯头，降低支路阻力；主路和旁路两条支路阻力尽量做到均衡，避免出现一条支路流通顺畅，另一条流量难以打开的现象。
四、消除管道应力，做好管路支架布局
配管施工禁止强行对口，依靠阀门补偿管道安装偏差。高温工况下管路热胀冷缩会产生推力，回流管线较长时增设膨胀补偿器，抵消热应力，防止阀体受外力拉扯变形、阀杆卡滞。三通调节阀底部增设独立支架，管道重量由支架承担，阀体不承受管线载荷。旁路回流管线单独设置管卡固定，减少介质流动带来的管路共振，避免引发阀位振荡。
五、气源管线与测温点位配套布局优化
气源气管和信号线缆远离高温旁路回流管道，做好隔热防护，管线和动力电缆分开布线，降低电磁干扰。温度传感器安装位置避开回流介质直冲区域，保证采集到真实稳定的温度数据。管路施工完成后进行空载切换测试，分别调试主路全开、旁路全开、两路同时流通等工况，确认旁路回流切换动作顺畅无震荡。
