在大温差换热温控回路当中，气动三通调节阀是冷热介质调配的关键设备。很多项目调试故障，根源就是分流型、合流型阀门混淆混用。两种阀门阀芯受力结构不一样，不能随意互换，尤其大温差工况下错用极易造成阀芯偏磨、内漏串流、温控震荡等问题。理清二者核心区别，选型与安装阶段就可规避后期隐患。
1、介质流向差异，分清一进两出与两进一出

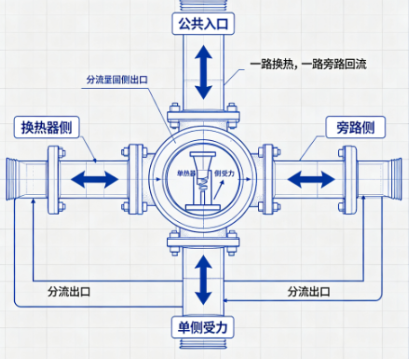

合流型三通调节阀属于两进一出工况，两路不同温度介质分别从两个侧口进入阀内，在阀体腔体混合后，由公共口向外流出，多用于冷热介质配比混调。分流型三通调节阀为一进两出，介质从公共口流入，之后分成两路从侧口流出，一路去往换热器，另一路走旁路回流。大温差换热回路配管前，对照阀体铸造箭头标识，确认公共口位置，即可快速判断阀门类型。
2、阀芯内部结构与受力特点对比
合流阀阀芯两侧进口压力相近，介质对阀芯产生的侧向力相对均衡，适合冷热两股流体混合；分流阀工作时，公共入口介质直接冲击阀芯单侧，会产生较大不平衡推力。在大温差、大压差工况下，如果把分流阀当做合流阀使用，阀芯长期承受侧向冲击力，阀杆填料快速磨损，出现动作卡顿、调节精度下降，严重时密封面损坏造成永久内漏。
3、大温差工况选型选用建议
大温差冷热混调，优先选用合流型三通调节阀，不建议用分流阀代替。当工艺需求是主路介质一部分换热、一部分旁路回流，就选用分流阀。两路冷热介质温差较大时，还应当关注阀体热应力，选用耐高温阀体材质，降低冷热交替冲击带来的阀体变形风险。选型图纸必须标注清楚阀门类型，从采购源头避免选错。
4、现场安装与调试校验方法
到货之后核对铭牌型号，确认分流还是合流；配管时公共口严格按照流向图纸对接。空载调试，分别给到4mA‑12mA‑20mA控制信号，观察阀芯行程切换是否顺畅；通入低压介质试运行，检查两路通道切换有没有串漏、流量偏流。一旦发现温度调节来回震荡，优先排查阀门类型是否和工况匹配。
