电动比例调节阀依靠模拟信号实现连续调节，接线是保障阀门正常工作的基础环节。现场调试过程中，接线错误极易造成阀位不准、阀门不动作、无反馈输出、调节紊乱等各类故障，很多问题会被误判为阀体或执行机构损坏。掌握接线错误对应的故障现象，能够快速定位问题，减少不必要的器件更换，提升现场调试效率。

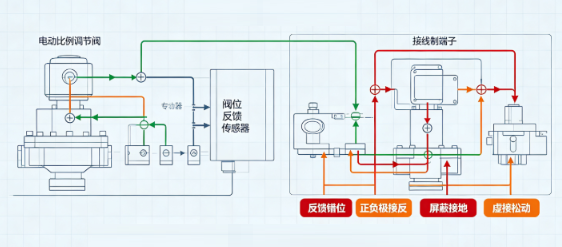

1、信号正负极接反故障
4‑20mA模拟信号正负极接反，调节阀会出现完全不动作，部分型号执行器反馈信号异常。即便控制器输出调节指令，阀杆也无位移变化，仪表端读取不到有效阀位反馈数值。核对信号端子标识，调换正负极接线，重新上电即可恢复调节功能，避免长时间反接造成内部电路板损伤。
2、电源与信号回路混接
供电电源线误接入信号端子是危险性较高的接线错误，高压电源串入信号回路，会直接烧毁执行器内部信号板，出现阀门无响应、主板烧毁。施工阶段严格区分电源端子与信号端子，禁止电源线和信号线混接，接线完成后先不通电，使用万用表测量各端子电压，确认无误再上电调试。
3、阀位反馈接线错位
阀位反馈线接错端子，会出现阀位显示和实际开度不一致，反馈数值固定不变或者跳变。控制器显示全开，实际阀门处于关位，造成工艺误调节。对照设备端子图核对反馈接线，检查屏蔽层单端接地，消除干扰，完成后做全行程校验，保证阀位反馈与实际开度同步。
4、屏蔽线接地处理不当
屏蔽线缆两端接地、屏蔽层搭接到动力回路，会引入干扰信号，调节阀出现无规律抖动、阀位漂移。屏蔽层只做单端接地，另一端悬空，不要和强电线缆同管敷设，分开走线，降低电磁干扰对调节信号的影响。
5、公共端端子虚接错接
公共端接错或者端子松动虚接，表现为阀门调节间断性失灵，时动时不动。紧固接线端子，对照说明书核对公共端，接线完毕后开展全行程测试，观察阀门全程动作、反馈输出是否稳定。
