次声波发生器工作频段集中在20Hz以下，极易出现波形削顶、谐波增多、声压畸变等次声波发生器低频失真问题，严重影响次声试验、传感器校准数据精度。系统性排查电路、功率驱动、换能机械、腔体声学四大模块，分步开展次声波发生器失真校正调试，可抑制二次、三次谐波分量，把总谐波失真THD控制在合格区间，保障次声波发生器输出正弦波形纯净度。
一、前期检测，定位失真根源

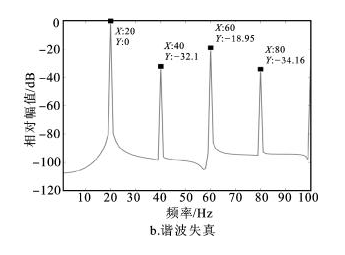

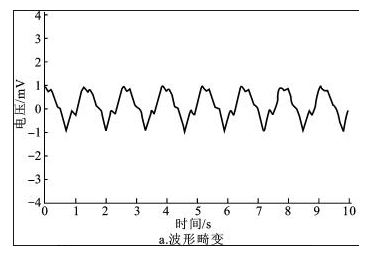

接入示波器、频谱分析仪，输入5Hz~18Hz标准正弦扫频信号，分段采集波形：信号源输出正常、后端波形畸变=功放/负载失真；全链路波形变形=信号源偏置、滤波参数异常。记录谐波幅值，判断是电路削波失真、交越失真，还是振膜行程超限带来的机械非线性失真，为校正调试锁定方向。
二、前端信号电路校正调试
输入端耦合电容容量偏小会造成低频衰减畸变，更换大容量低ESR电解电容，抬升低频下限截止频率；增设二阶RC低通滤波电路，滤除高频杂波干扰，避免高频串扰调制产生互调失真。微调运放静态偏置电压，消除小信号过零交越缺口；线路增加屏蔽布线，降低工频感应噪声引发的波形毛刺，优化次声波发生器原始信号质量。
三、功率放大电路失真整改
功放电源滤波电容容量不足、纹波偏大是低频削波主要诱因，加大主电源滤波电容，搭配高频退耦电容稳压；甲乙类功放微调输出管偏置电阻，消除交越失真。限制功放增益档位，缓慢提升输出幅值，出现波形削顶立即回退增益，避免功率管进入饱和区；匹配功放输出阻抗与换能器阻抗，杜绝负载失配谐振失真，稳定次声波发生器功率输出线性度。
四、换能振膜机械结构调校
振膜冲程超限、悬边刚度非线性、音圈蹭磁是机械失真核心诱因，降低驱动电压，限制振膜最大位移行程；校正音圈同轴度，清理磁隙杂物，消除摩擦畸变。老化振膜、破损悬边直接更换，匹配等效容积配重块，抑制振动非线性形变，大幅降低低频高次谐波输出。
五、腔体声学闭环优化调试
箱体板材单薄、密封不严、内部共振会叠加声学失真，加固箱体加强筋，封堵缝隙提升气密性；腔体内部铺设阻尼吸音材料，抑制腔体内驻波谐振。增设位移负反馈闭环电路，采集振膜实际位移信号对比基准波形，自动纠偏补偿非线性误差，深度压低整体失真率。
六、复测归档，锁定调试参数
校正完成后全频段复测5Hz、10Hz、15Hz典型次声频率，观测频谱谐波差值大于20dB为合格；留存增益、偏置、滤波、腔体调试参数台账，定期复测校验，长期维持次声波发生器低失真运行状态。
