电解与管式臭氧发生器管式属于高压电晕放电结构，电解式为PEM膜电解堆叠结构，二者核心腔体、电极、供电、原料供给、冷却配套完全不同，结构差异直接决定产气浓度、纯度、产能规模，下面分层对比结构区别。

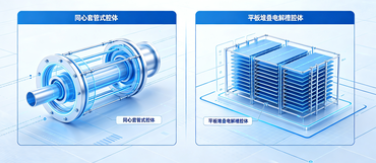

1、核心发生腔体结构差异
（1）臭氧发生器管式电晕单元：采用同心套管式腔体，一根玻璃/陶瓷介电管居中，外层套不锈钢接地外电极，介电管内壁喷涂导电层作为高压内电极，中间环形缝隙为放电气腔，多根套管并联组装成整机模组。腔体全程走气体，无水液浸泡结构。
（2）电解式单元：采用平板堆叠电解槽腔体，中间夹质子交换膜（Nafion膜），膜两侧压合阳极催化片、阴极集流片，层层密封压紧组成电堆，腔体内部全程通纯水，气液同步分离，无环形放电间隙。
2、电极材质与排布区别
（1）管式电极：内高压电极镀银/铝，外电极316不锈钢圆管；电极与介电管隔离，电极不接触水，仅承受高压电场腐蚀，无水电解损耗。
（2）电解电极：阳极采用二氧化铅、铂等贵金属催化层，阴极镀铂碳材；电极直接浸泡纯水，长期承受低压直流电解腐蚀，催化涂层为消耗件。
3、介电/隔离核心部件不同
（1）臭氧发生器管式依靠固态绝缘介质隔绝高低压，介质为石英、陶瓷、搪瓷圆管，作用稳压防电弧、均匀铺开电晕电场，介质破损直接击穿短路。
（2）电解依靠质子交换膜隔离阴阳极，膜只导通氢离子、隔绝水气，无高压绝缘需求，膜堵塞、结垢会直接衰减电解效率。
4、供电系统结构差别
（1）臭氧发生器管式配置高频高压逆变电源，输出8kV–20kV交流高压，配套升压变压器，电路绝缘防护等级高，防爬电击穿设计多。
（2）电解搭配低压直流稳压电源，电压仅3–8V低电压，无高压升压组件，电路结构简单，只做稳流控功率。
5、原料供给管路结构
（1）臭氧发生器管式必须配气源预处理系统：空压机、干燥机、过滤器，通入干燥空气/高纯度氧气，管路全气密走气，水分超标会击穿介电管。
（2）电解仅需纯水供水回路，搭配纯水机、循环水箱，无高压气源管路；阳极出臭氧+氧气，阴极单独排出氢气，设阻火排气口。
6、冷却与密封结构差异
（1）臭氧发生器管式冷却分套管水冷、外部风冷，冷却水在电极夹层循环，密封件耐臭氧气体腐蚀；多管并联共用集水、集气封头。
（2）电解槽内置水冷换热盘管，冷却水隔绝纯水回路，密封垫耐水、耐电解氧化；堆叠电堆依靠压紧螺栓整体密封防漏水。
7、模组扩容结构区别
（1）管式扩容直接并联多根放电套管，增减管数量调节产量，单管故障可单独封堵更换，维护便捷。
（2）电解依靠叠加电解槽片数扩产，单片膜电极损坏需拆开整堆更换，模块化拆分难度更高。
臭氧发生器管式套管放电结构适配大产能工业场景，电解平板膜堆结构主打高纯度小产能净水场景，结构设计完全适配各自制臭氧原理，无法互相替换改造。
