直角行星减速机法兰规格是设备选型、安装适配的核心参数，法兰尺寸匹配度直接决定减速机与电机、负载端的安装精度与运行稳定性。为方便企业快速选型、避免安装失误，现将行业主流42–220框号直角行星减速机法兰规格整理成对照表，覆盖输入、输出端关键尺寸，助力精准适配。

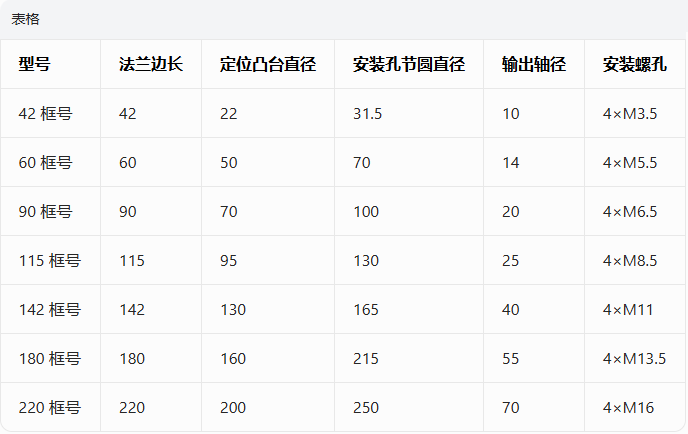

一、主流型号法兰规格对照表（单位：mm）
二、输入法兰适配要点
1.输入法兰需匹配伺服/步进电机法兰尺寸与轴径，如60框号适配60mm法兰、14mm轴径电机，安装孔位对齐，避免强行改装镗孔。
2.定位凸台精度为h7，保证同轴度，防止高扭矩运行时振动、异响，适配电机止口需与凸台紧密贴合。
三、输出法兰安装规范
1.输出法兰边长、安装孔节圆直径决定与负载端的连接，如115框号输出法兰边长115mm，适配对应安装空间，螺栓紧固需对角均匀发力。
2.输出轴径配合H7公差，键槽尺寸随轴径增大匹配，确保扭矩传递稳定，避免键槽松动导致传动失效。
四、选型与安装注意事项
1.优先选标准框号法兰，非标定制需提前确认尺寸，避免影响通用性与互换性。
2.安装前检查法兰平面度、无变形，密封面清洁无杂质，防止漏油与安装偏差。
3.高扭矩工况优先选142框号及以上加厚法兰，增强刚性，适配重载、高频启停场景。
直角行星减速机法兰规格标准化是行业趋势，掌握对照表参数，可快速完成选型与安装适配，减少现场调试时间，降低故障风险，为工业自动化设备稳定运行提供保障。
