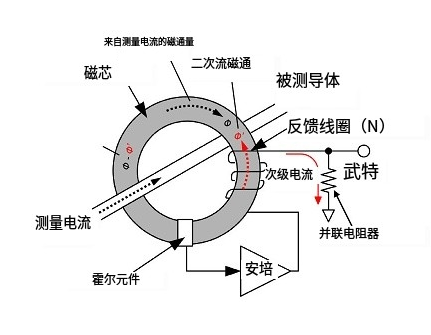

磁通门电流传感器是一种通过测量电流，引起的磁场变化来检测电流的传感器，它由一个磁通门和一个放大电路组成。磁通门是一个磁性材料制成的环形芯片，电流通过芯片时会产生磁场，放大电路用于放大磁通门的输出信号，以便进行后续的处理和测量。
方波自激振荡电路是一种能够自行产生方波信号的电路，它通常由一个反馈电路和一个比较器组成；反馈电路用于将比较器的输出信号反馈给比较器的输入端，从而产生连续的方波信号。
将磁通门电流传感器与方波自激振荡电路结合起来，可以实现电流的测量和输出方波信号。具体的电路连接方式如下：
1、将磁通门的输入端连接到待测电流的通路中，使电流通过磁通门芯片。
2、将磁通门的输出端接入放大电路，放大磁通门的输出信号。
3、将放大后的信号输入到方波自激振荡电路的比较器的输入端。
4、将比较器的输出信号通过反馈电路反馈到比较器的输入端，形成自激振荡。
通过这样的连接方式，当电流通过磁通门时，磁通门产生的磁场会引起磁通门的输出信号变化，经过放大后输入到比较器中，比较器根据输入信号的大小产生高低电平的方波信号，再经过反馈电路的作用，形成连续的方波信号，通过测量方波信号的频率和幅值，可以获得电流的大小信息。
