本文讨论了有刷直流电机的组成和功能，以及有关其使用的一些附加事实。有刷直流(B直流)电机有四个主要部分:定子、转子、换向器和电刷。
1.定子包含永久磁铁或电磁铁，并保持静止。
2.转子，也称为电枢，是电机的旋转部分。
3.换向器是电机的一部分，用来连接转子和电刷。
4.刷子与直流电源相连。

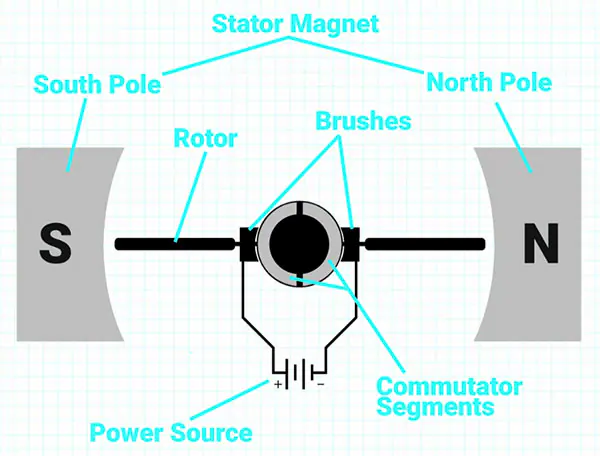

为了充分理解有刷直流电机的工作原理，让我们来探讨一种基本形式。这里显示的是一个线圈(转子)连接到一个换向器与一个活刷，并连接到一个电池，磁铁(定子)对线的两侧。电池提供的能量将导线转化为电磁铁，与两边放置的磁铁的磁场力相反。
随着线圈的转动，换向器的每一侧最终都会接触到对面的电刷，从而改变极性。当线圈的一侧靠近吸引它的相反磁体时，就会发生这种变化，然后它交换极性，所以最初吸引它的磁体会排斥它。这允许旋转继续。但是，你可以想象，这个旋转并不是很顺利。为了使旋转均匀稳定，转子上增加了更多的线圈和换向器。
现在，由于电刷与换向器各部分的连续性断开，反向(或极性相反)会出现电压尖峰。如果相同的电压源也连接到敏感的电子设备，这些尖峰信号将导致电噪声，这将导致大问题。要解决这个问题，请为改变方向的电机增加一个双向TVS，或者为只向一个方向旋转的电机增加一个单向TVS，以降低噪音。
你的设备需要立即休息吗？这可以通过将电机引线短接在一起来实现，有效缩短电机产生的功率，否则会使电机短时间运行。这个过程被称为动态制动，它迫使电枢绕组靠在磁铁上，阻止转轴转动。如果电机连接到具有巨大动量的负载，动态制动将导致电机变得非常热，并可能烧坏电枢绕组。串联一个大功率电阻有助于消除这个问题。
