电磁继电器是根据电磁吸力原理工作的继电器。它是一种利用磁铁产生磁场的磁性开关。然后使用磁场来打开和关闭开关并执行机械操作。
电磁继电器的种类按其工作原理，电磁继电器主要分为两大类。它们是：电磁吸引继电器和电磁感应继电器
电磁吸引继电器的工作原理
在这个继电器中，衔铁被磁铁的磁极吸引。施加在运动元件上的电磁力与流过线圈的电流的平方成正比。继电器对交流电和直流电都有响应。对于交流电，产生的电磁力为
上述等式表明，电磁继电器由两个组件组成，一个与时间无关，另一个与时间相关，以两倍的电源频率脉动。这种双电源频率会产生可能损坏继电器触点的噪声。
通过分离电磁继电器产生的磁通，克服了双频供电的困难。这些通量同时作用，但在时间阶段不同。因此，产生的偏转力始终为正且恒定。通过使用具有相移网络的电磁体或通过在电磁体的磁极上放置阴影环来实现磁通量的分裂。
电磁吸引继电器是最简单的继电器类型，包括柱塞（或螺线管）、铰接电枢、旋转电枢（或平衡）和动铁极化继电器。所有这些继电器如下所示。
平衡梁继电器-在这种类型的继电器中，比较两个量，因为产生的电磁力随安匝的平方而变化。该继电器的动作电流比低。如果继电器设置为快速操作，那么它在快速操作时往往会超出范围。

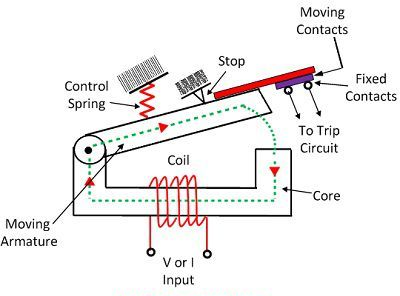

铰接电枢继电器通过添加永磁体，可以增加继电器的灵敏度以进行直流操作。这种中继器也称为极化移动中继器。
