有许多方法可以避免制动电阻器因过载情况而失效，例如制动斩波器晶体管监控板、使用热敏开关的制动电阻器和本质安全的制动电阻器。从这三种方法中，我们将解释其中一种方法，例如使用热敏开关的制动电阻器。
制动电阻器与热敏开关一起使用，以检测潜在的过载情况。一旦制动电阻器过载，它就会试图散发比设计时更多的热量。因此在这种情况下，一旦电阻器的温度变得非常高，就可以释放热敏开关。因此，中断电阻器或VFD的高压电源之一，实现了以下两个图表

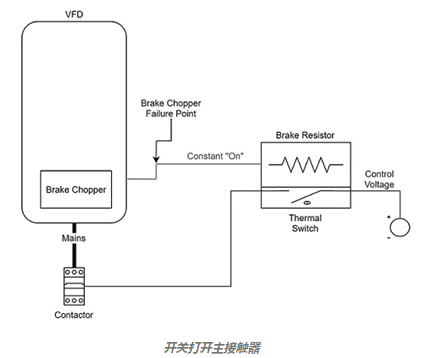

在上述电路中，热敏开关在极端高温下打开。主承包商使用的控制电压可能会中断。因此，这会打开主接触器并从VFD上断开电源。

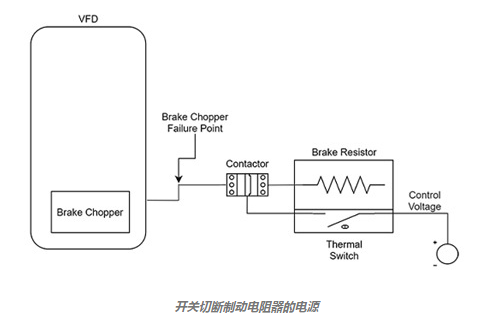

热敏开关会因过热而打开。可以中断用于关闭接触器向制动电阻器的控制电压。因此，这会打开接触器并在VFD保持供电的同时从电阻器上断开电源。
