图尔克TURCK电源接通后,振荡电路即产生了占空比一定的电脉冲,此脉冲经过电流放大后驱动半导体发光二极管,即产生相应频率的光脉冲,而当受光器件收到来自发光管发出的光脉冲(可以由对射或反射得到)而转变为微弱的电脉冲,这个连续脉冲经过放大电路放大再通过一个选择电路进行脉沖选通,以去掉其它电气干扰嗓声,经检波后变为直流信号,经过开关电路整形和选定后,进入输出电路,产生无接点和有接点的开关信号,从而达到了检测的目的。
图尔克接近开关铁氧体磁芯的原理

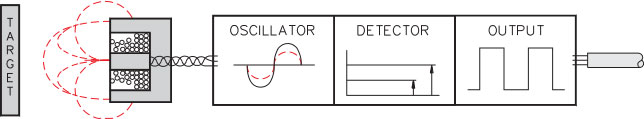

电感式接近开关由线圈和铁氧体磁芯排列、振荡器和检测器电路以及固态输出组成。振荡器产生一个高频场，从接近开关前面的线圈辐射，以线圈轴为中心。铁氧体磁芯将电磁场捆绑并引导至前方。
当金属物体进入高频场时，会在目标表面感应出涡流。这会导致振荡器电路中的能量损失，从而导致较小的振荡幅度。检测器电路识别幅度的特定变化并生成一个信号，该信号将使固态输出开或关。当金属物体离开感应区域时，振荡器再生，使接近开关恢复到正常状态。

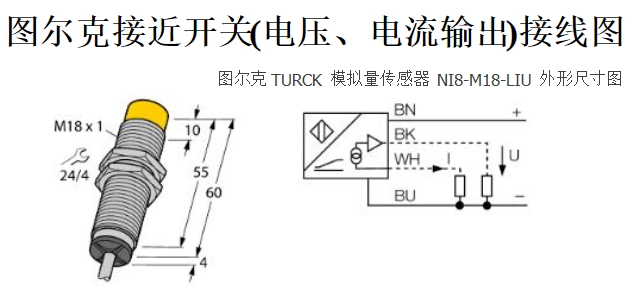

图尔克接近开关接线图
