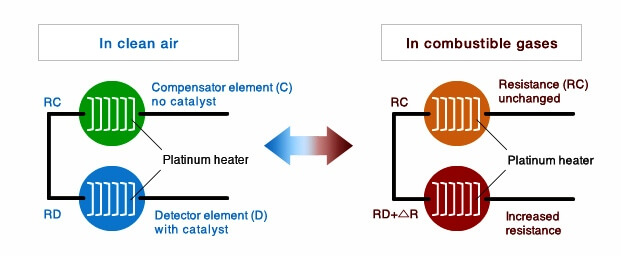

催化型气体传感器由两个元件组成：包含催化材料并对可燃气体敏感的检测器元件(D)和惰性的补偿器元件(C)。可燃气体只会在检测器元件上燃烧，导致其温度升高，从而导致其电阻升高。可燃气体不会在补偿器上燃烧在存在可燃气体的情况下，补偿器的温度和电阻保持不变。（下图）
通常惠斯通电桥电路由两个元件组成，如下图所示。
调节可变电阻器(VR)以在不含可燃气体的清洁空气中保持桥式电路的平衡状态。
当存在可燃气体时，只有检测器元件的电阻会升高，导致桥式电路不平衡，从而产生输出电压信号（Vout）。
输出电压信号与可燃气体浓度成正比，如下图所示。
气体浓度可以通过测量输出电压来确定。
