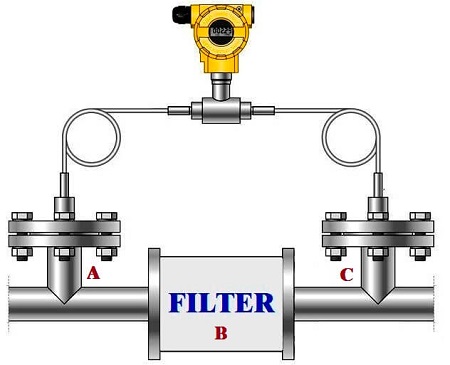

压差测量是系统中两点之间的压力差。对于过滤应用，上游侧[A]位于过滤器之前，而下游侧[C]位于过滤器之后。甲差压传感器可以用于监测过滤器的洁净度为液体或气体的应用程序。
压差传感器过滤系统工作原理：
1.上游压力（通常称为管线压力或进水压力）驱动介质通过过滤器。一根线安装在过滤器之前，并连接到传感器的高侧。
2.然后过滤器从介质中去除污染物。
3.接下来，下游压力或流出物压力引导介质通过系统，污染物比以前少。一条线路安装在传感器的低侧以监测差值。
4.当过滤器没有污染物时，系统将测量0 PSI压差。当过滤器堵塞时，下游侧的压力降低，从而在高侧和低侧之间产生更大的压差。使用压差传感器时，该装置将根据压差提供线性输出信号。
示例：水过滤系统
安装了一个带过滤器的100 PSI泵来净化饮用水。如果系统下游侧的压力降至80 PSI，则应清洁过滤器或进行维护。
使用24VDC电源为传感器供电并选择4-20mA输出信号后，传感器将使用100 PSI管线压力和20 PSI压差进行校准。
当系统使用干净的过滤器运行时，输出信号将为4mA。随着下游压力的降低，输出信号将增加。
一旦下游压力降至80 PSI，传感器的输出信号将达到20mA的满量程。当连接到控制器/HMI时，操作员了解何时更换过滤器。
