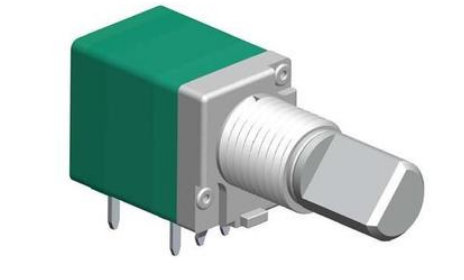

引脚开关电位器怎么接线?

发布时间:2023-05-11 18:01:52人气:


  带开关电位器,那么应该有两个引脚是用做开关、另三个引脚用做版电位器,如果能权够看到引脚走向,可以判断出哪两个引脚是开关。如果看不到引脚走向,可以用万用表的电阻档(或声通档)找出开关引脚,然后再用电阻档找出另三个引脚的对应关系,主要是找出电位器的划动臂的引脚,设三个引脚为A、B、C。先用一支表笔固定A引脚,去量另两个引脚B和C中的任意一个,(A与C)同时转动旋钮电阻值发生改变的,那么这两个引脚中有一个是划动臂的引脚,然后再量另一个引脚,(A与B)如果转动旋钮电阻值依然发生改变,那么这个固定引脚A就是划动臂的引脚。如果固定A引脚,不论是A与B或A与C之间有一组转动旋钮电阻值不改变,那么对应的(A与B对应C;A与C对应B)引脚就是划动臂的引脚。
