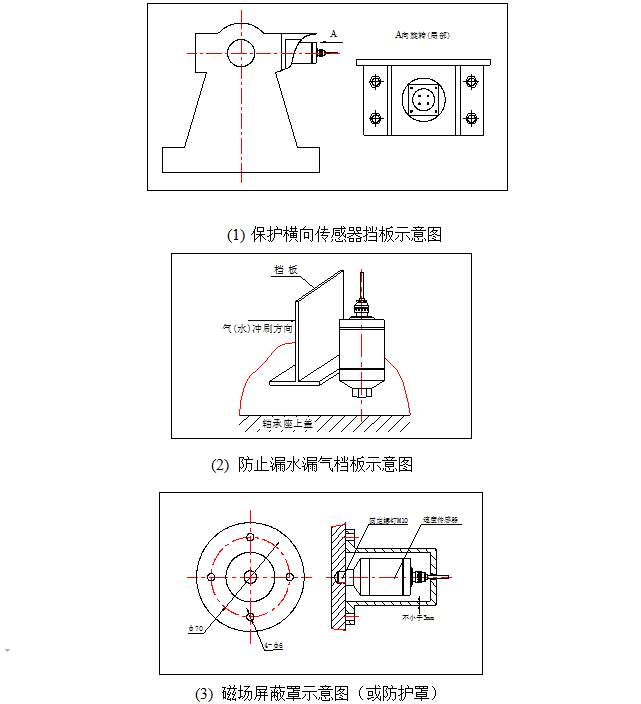

振动速度传感器的原理结构参考图

图片来源于网络，仅供参考

上面是振动速度传感器参考图，动圈式振动速度传感器的结构．其结构主要特点是，钢制圆形外壳，里面用铝支架将圆柱形永久磁铁与外壳固定成一体，永久磁铁中间有一个小孔，穿过小孔的芯轴两端架起线圈和阻尼环，芯轴两端通过圆形膜片支撑架空且与外壳相连．工作时，传感器与被测物体刚性连接，当物体振动时，传感器外壳和永久磁铁随之振动，而架空的芯轴、线圈和阻尼环因惯性而不随之振动．因而，磁路空隙中的线圈切割磁力线而产生的正比于振动速度的感应电动势，线圈的输出通过引线输出到测量电路
