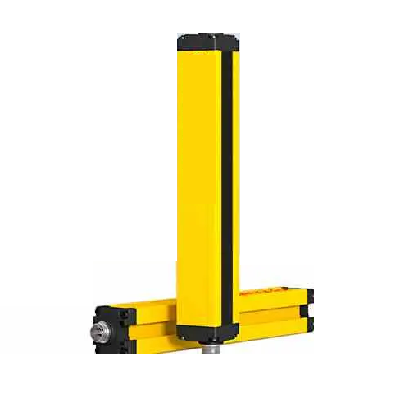

光幕传感器也叫安全光幕传感器或光电保护器。它通过一组红外光束形成保护光幕。当光线被遮挡时，光电保护装置发出信号，控制有潜在危险的机械设备停止工作。

　光幕安全传感器的作用是降低工人在工作环境中受伤的可能性，有效保护工人的人身安全。主要用于冲压机械、剪板机、金属切割设备、自动装配线、自动焊接线、机械传动和装卸设备等。

　光幕屏障的选择和安装方便，主要用于布线。常见的连接有3针、5针和7针。如果连接PLC，可以将NPN或PNP电缆直接连接到PLC。光幕传感器的接线顺序一般很小，可以直观显示，接线很方便！

　一、不带控制器的光发射器和接收器的接线

　1.将发射器和接收器的棕色线VCC连接在一起，然后连接24V正电压。

　2.将发射器和接收器的蓝色线GND连接在一起，然后连接24V负极。

　3.将发射器和接收器的灰线CP连接在一起。

　4.将OSSD1或OSSD2连接到PLC或其他负载。

　二、光幕传感器与控制器的接线

　1、光幕传感器控制器通过继电器触点进行自检，220v交流电接入控制器。

　2、两个继电器输出作为控制器信号输出。

　3、光幕输出OSSD1和OSSD2分别接光幕接收器的黑白线。

　4、接触式自检EDM通过绿线与光幕连接。

　5、接收器电源的正极24vDC通过棕色线连接到控制器，负极0V通过蓝色线连接到控制器。

　6、光幕发射器通过黄线与控制器光幕自检开关点连接。光幕变送器正24vDC电压接棕色线，0vDC接蓝色线。
