PIR传感器比其他传感器更复杂，因为它们有两个插槽。这些凹槽由红外敏感材料制成。菲涅尔透镜用于确保在一定距离上可以看到两个PIR槽。当传感器关闭时，两个插槽检测到相同数量的红外线。环境来自外部，墙壁，房间等。
当人或动物经过时，PIR传感器的第一个槽被截取。这导致两半之间的正差异。当人体离开感应区域时，传感器会在两条平分线之间产生负的微分变化。为了提高湿度/温度/噪音/抗扰度，红外传感器安装在密封的金属外壳中。为了保护传感器元件，有一个由典型的涂层硅材料制成的窗口。
一种使用PIR传感器的运动检测电路:

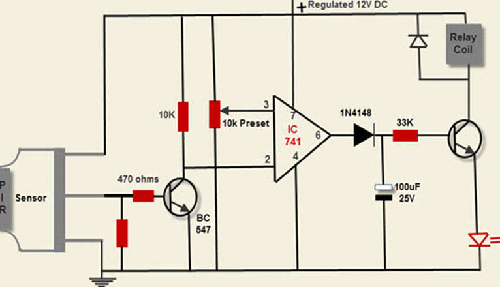

在上面的部分中，我们了解了PIR传感器的引脚排列。现在让我们继续研究PIR传感器的简单应用。下图描述了运动检测器PIR传感器电路。在人体红外能量或辐射存在的情况下，红外传感器检测到能量，立即将其转换为微小的电脉冲，足以激活晶体管BC547导通，使其集电极更低。
带有8个引脚的IC741用作比较器。引脚3指定为基准输入，引脚2指定为检测输入。当晶体管的集电极端变低时，IC的电位pin2低于电位pin3。它立即增加IC的输出，并触发由另一个晶体管和继电器组成的继电器驱动器。继电器激活并打开与电路相连的报警装置。
电容器100uF/25V确保继电器保持激活，即使无源红外传感器关闭，也可能是由于辐射源的撤回。为确保足够的效率，PIR传感器设备必须正确包装在菲涅耳透镜盖中。
1.基于PIR传感器的方案与总结
电容器100uF/25V确保继电器保持激活，即使无源红外传感器关闭，也可能是由于辐射源的撤回。为确保足够的效率，PIR传感器设备必须正确包装在菲涅耳透镜盖中。
2.基于PIR传感器的自动开门系统
这个项目的主要目标是在需要人的地方开门和关门，比如酒店、购物中心、剧院等。PIR传感器检测人体的存在，并向本项目中的8051单片机发送脉冲。微控制器通过向其输入和使能引脚发送适当的脉冲来控制电机。
3.基于PIR传感器的安全报警系统
该项目的主要目标是提供安全性。该项目围绕PIR传感器和产生警报的集成电路展开。传感器检测人体发出的红外辐射，并产生数字输出。UM3561 IC接收该数字输出。所以只要检测到人体，就会发出声音。UM3561 IC是一个ROM IC，可以产生多种警笛，包括消防车警笛、救护车警笛、机枪警笛、警笛。
4.使用PIR传感器的人体探测机器人
人体检测机器人采用PIR传感器检测人体，由8位微控制器供电。这个项目使用被动红外传感器来检测人体，主要用于地震时营救被困在废墟中的人。本质上是把被困在废墟下的人类带到了地面上，有效的拯救了他们。
5.基于PIR传感器的步进电机控制
本项目的主要目标是利用PIR传感器来控制步进电机。这个项目非常依赖机器人技术。这项技术主要用于高级应用。就内部而言，PIR传感器因其出色的性能而被用于该项目——IR传感器被用于防盗报警系统、照明开关、访客存在监控和机器人。步进电机广泛应用于机器人领域，因为它们提供连续旋转和难以置信的精度。
