电磁继电器简单的构造,继电器的结构原理图形态

发表时间:2022-06-28 16:20【 阅读量:-查看手机网址
扫一扫!电磁继电器简单的构造,继电器的结构原理图形态扫一扫!

 电磁继电器是最简单、最古老、最普遍的继电器类型。它的基本要素是什么?通常,大多数人问这个问题可能会说出以下内容:绕组、磁芯、衔铁、弹簧和触点。


 当然,这一切都是正确的,但是如果您开始分析继电器的工作原理,您可能会想到缺少某些东西。磁系统的目的是什么?显然,它用于将输入电流转换为触点闭合所需的机械功率。联系系统有什么作用?它将传递的机械能转换回电信号。


 如果继电器的基本组件列表中包含更多元素,那么一切都会变得更加明显,这从继电器结构的角度来看并不那么明显,例如线圈或触点。很多时候,我们不注意的不仅仅是一个元素,而是几个小部分。这些部分在说明继电器工作原理的图表中经常被省略。

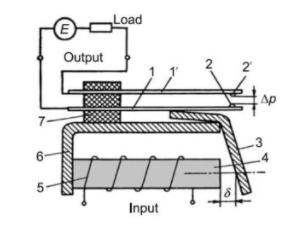

 简单电磁继电器的构造:1——弹簧;2——衔铁;3——电枢;4—核心;5——绕组;6——磁芯;7——绝缘体。


 指的是一种绝缘系统,可将输入电路(绕组)与输出电路(触点)进行电流隔离。如果我们考虑这样的绝缘系统,很明显继电器输入端的输入信号和继电器输出端的输出信号是不一样的。它们是两个完全电气绝缘的不同信号。请注意,如果您使用上图(通常用于说明继电器工作原理)作为构建继电器的唯一指南,则继电器将无法正常工作,因为它的输入电路(绕组)与输出没有电绝缘电路(触点)。在用于低压工作的简单结构中,带绕组的绝缘线轴提供基本绝缘(除了绝缘体)。在带有自由骨架线圈的继电器中,必须在衔铁和触点之间使用特殊的绝缘挡板销。
